Коммутатор зажигания Honda DIO AF27 RACING ST

Коммутатор зажигания Honda DIO AF27 RACING ST

Коммутатор предназначен для системы зажигания скутера Honda DIO AF27. Деталь участвует в управлении импульсом, от которого зависит своевременное образование искры и работа двигателя. Ее выбирают при ремонте штатной системы, когда диагностика указывает на неисправность установленного блока либо требуется заменить коммутатор с соответствующим подключением.

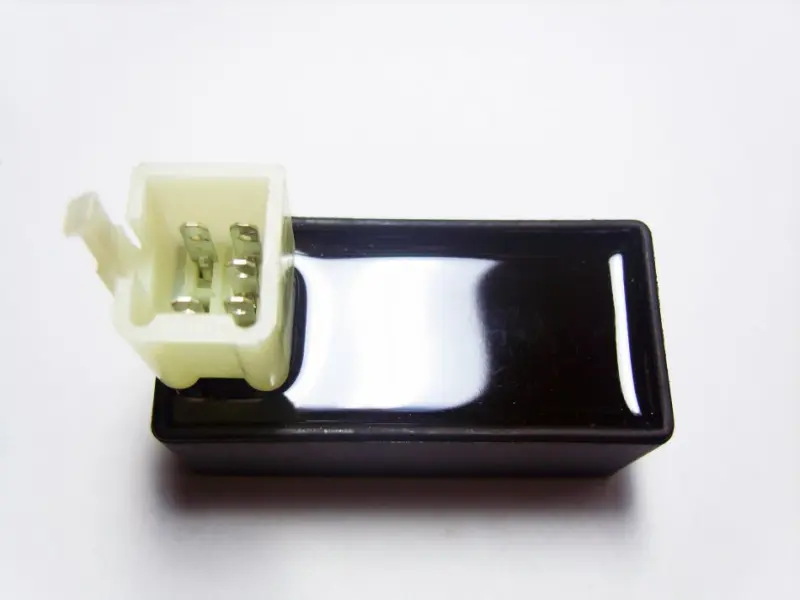

Исполнение RACING ST имеет компактный прямоугольный корпус черного цвета и один светлый разъем. Контакты размещены по схеме 2×2. Такая конфигурация особенно важна при подборе: среди коммутаторов для разных модификаций Honda DIO встречаются варианты с другим количеством контактов, иной формой колодки и отличающейся распиновкой. Совпадение названия модели без проверки разъема еще не означает, что деталь можно подключить к конкретному скутеру.

Что проверить перед выбором

• Модель скутера: этот коммутатор заявлен для Honda DIO AF27; обозначение рамы следует проверить по документам или идентификационным данным техники.
• Разъем: сравните форму колодки, расположение направляющих и фиксатора, количество контактных мест и положение металлических клемм.
• Распиновку: одинаковый внешний размер штекера не подтверждает одинаковое назначение контактов, поэтому схему подключения сверяют отдельно.
• Корпус: сопоставьте габариты старого блока, ориентацию разъема и свободное пространство в штатном месте установки.
• Версию системы зажигания: учитывайте исполнение проводки и ранее установленного коммутатора, особенно если скутер ремонтировался или переоборудовался.

Обозначения RACING и ST относятся к названию этой версии. Они не заменяют проверку электрической совместимости и сами по себе не подтверждают наличие регулировок, изменение угла опережения или снятие ограничителя оборотов. Если такие функции необходимы, их следует уточнять по схеме и технической документации именно для выбранного исполнения.

Когда требуется проверка коммутатора

Поводом для диагностики системы зажигания могут быть отсутствие искры, затрудненный запуск, внезапная остановка двигателя или перебои в работе. Эти признаки не указывают исключительно на коммутатор: похожие проявления возможны при неисправности свечи, катушки, датчика импульсов, проводки, разъемов или выключателей. Перед заменой проверяют связанные компоненты и качество контакта в колодке. Такой подход помогает не менять исправную деталь и быстрее определить источник неполадки.

При осмотре старого блока обращают внимание на следы перегрева, окисление клемм, повреждение проводов возле штекера и ослабление фиксатора. Новый коммутатор подключают только к подходящей колодке без подрезания направляющих, перестановки проводов наугад и приложения чрезмерного усилия. Контакты должны входить ровно, а фиксатор — удерживать соединение от вибрации.

Установка и первичная проверка

Монтаж выполняют при выключенном зажигании в соответствии со схемой Honda DIO AF27. Перед подключением полезно сопоставить каждый провод и контакт со схемой конкретной модификации. Блок размещают так, чтобы проводка не натягивалась, не касалась горячих деталей и не пережималась облицовкой. После установки проверяют надежность разъема, запуск двигателя и устойчивость работы на разных режимах без длительной эксплуатации до завершения диагностики.

Эта позиция подходит покупателю, которому нужен компактный коммутатор версии RACING ST для Honda DIO AF27 с разъемом конфигурации 2×2. Точное сравнение колодки, распиновки и исполнения проводки со снятой деталью остается главным условием правильного выбора.
