Тюнинговый CDI-коммутатор Honda DIO AF18/AF27 Racing ST, синий

CDI-коммутатор Racing ST для Honda DIO AF18/AF27

Тюнинговый коммутатор предназначен для системы зажигания скутеров Honda DIO с обозначениями AF18 и AF27. Блок принимает сигнал от импульсного датчика и управляет моментом подачи импульса на катушку зажигания, поэтому его исправность непосредственно влияет на образование искры, запуск двигателя и устойчивость его работы. Модель подходит для замены совместимого штатного блока, а также для ремонта скутера, в котором уже применялся коммутатор такого типа.

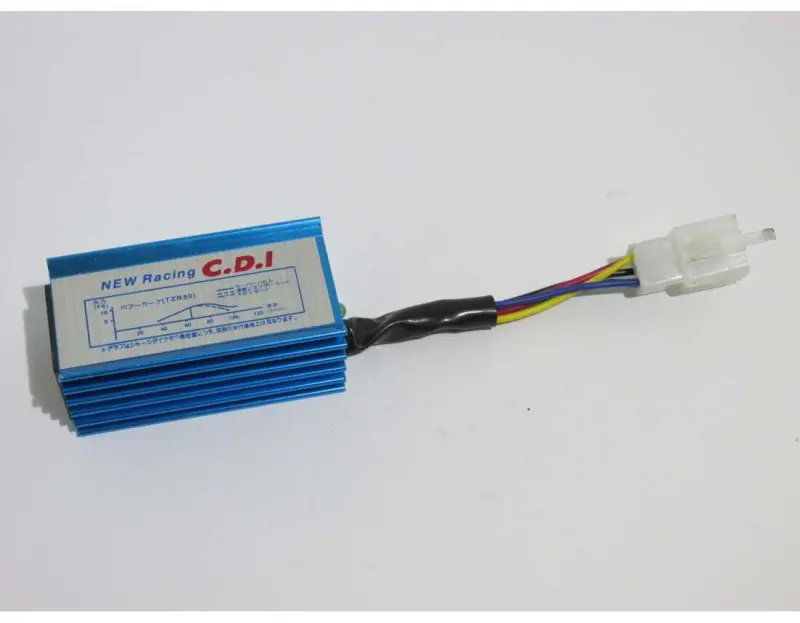

Коммутатор выполнен в синем ребристом корпусе и снабжен коротким проводным жгутом с двумя пластиковыми разъемами. Такая конструкция позволяет подключить блок к соответствующей проводке скутера без соединения отдельных клемм. Ребра увеличивают наружную площадь корпуса и помогают отводить тепло от установленной внутри электроники. На корпусе присутствует обозначение New Racing C.D.I.; при подборе его следует рассматривать вместе с конфигурацией разъемов и особенностями установленной системы зажигания.

Что проверить перед выбором

Обозначения AF18 и AF27 указывают заявленное применение детали, однако у скутеров после ремонта могла быть заменена проводка или установлен другой тип коммутатора. До покупки необходимо получить доступ к старому блоку и сопоставить не только модель рамы, но и само подключение.

• Модель скутера: применение должно соответствовать Honda DIO AF18 либо AF27.
• Разъемы: сравните их количество, форму корпусов, расположение фиксаторов и посадку ответных колодок.
• Проводной жгут: проверьте число проводов, их расположение в колодках и соответствие проводке конкретного скутера.
• Тип системы зажигания: новый блок должен работать по той же схеме питания и управления, что и ранее установленная деталь.
• Размещение: убедитесь, что длины жгута достаточно для штатной укладки, а корпус можно закрепить без натяжения проводов и контакта с горячими или подвижными деталями.

Нельзя выбирать CDI только по синему цвету или слову Racing: внешне сходные блоки могут иметь иную распиновку и предназначаться для других скутеров. Обозначение тюнингового исполнения также не задает само по себе конкретную кривую опережения зажигания, предельные обороты или прирост мощности. Для правильной установки решающими остаются совместимость с AF18/AF27 и полное совпадение подключения.

Замена и установка

Поводом для проверки коммутатора могут быть отсутствие искры, периодическое пропадание зажигания, затрудненный запуск либо остановка двигателя после прогрева. Эти признаки встречаются и при неисправности свечи, катушки, импульсного датчика, генератора, выключателя зажигания, разъемов или проводки, поэтому перед заменой нужно провести диагностику всей системы. Это помогает избежать установки нового блока при неполадке в другой детали.

Монтаж выполняют при выключенном зажигании. Сначала отсоединяют старый коммутатор, проверяют колодки на окисление, загрязнение, перегрев и ослабленные контакты, затем подключают совместимые разъемы нового блока до фиксации. Жгут укладывают без резких перегибов, натяжения и трения об кромки. Корпус следует надежно разместить в предусмотренной зоне, защищенной от ударов и постоянного попадания влаги. Переставлять контакты или соединять провода по одному лишь совпадению цвета без схемы конкретного скутера не следует.

После установки проверяют запуск, устойчивость холостого хода и работу двигателя в разных режимах. Если разъемы отличаются или прежняя проводка переделана, подключение лучше поручить мастеру по электрооборудованию скутеров. Точное сопоставление колодок и распиновки защищает коммутатор, катушку и другие компоненты системы зажигания от последствий ошибочного подключения.
