Коммутатор Honda DIO AF35 RACING ST

Коммутатор Honda DIO AF35 RACING ST

Коммутатор предназначен для системы зажигания двухтактного скутера Honda DIO с обозначением рамы AF35 и двигателем объёмом 50 см³. Деталь принимает сигналы от компонентов зажигания и формирует управляющий импульс для катушки, благодаря чему искра появляется в требуемый момент. Исправность этого блока непосредственно влияет на возможность запуска двигателя и устойчивость его работы.

Модель относится к запчастям для японских скутеров Honda DIO. Обозначение RACING ST идентифицирует конкретное исполнение товара, однако само по себе не подтверждает изменение максимальных оборотов, скорости или угла опережения зажигания. При выборе следует ориентироваться прежде всего на модификацию скутера, тип установленного коммутатора и конфигурацию подключения.

Конструкция и назначение

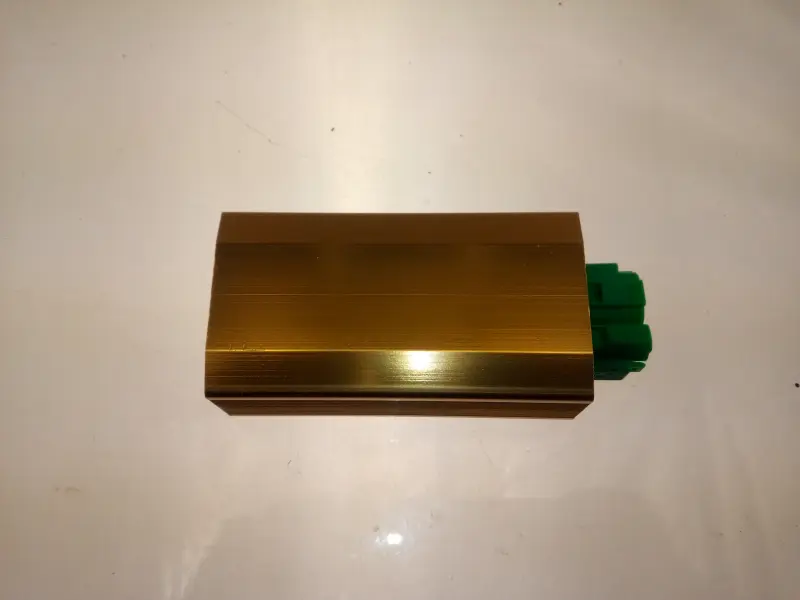

Электронная часть размещена в компактном корпусе золотистого цвета с продольным ребристым профилем. На торце расположен зелёный разъёмный блок для соединения со штатной проводкой. Закрытый корпус позволяет установить устройство на предусмотренное для коммутатора место без разборки его электронной части.

Коммутатор взаимодействует с датчиком момента зажигания, замком зажигания, массой и катушкой. Для Honda DIO AF35 встречаются разные варианты блоков и распиновки, поэтому одинаковая форма корпуса или подходящее количество контактов ещё не означает полной взаимозаменяемости. Подключение должно соответствовать схеме конкретной модификации скутера.

Что проверить при подборе

• Модель техники: основное применение этой позиции — Honda DIO AF35 с двухтактным двигателем 50 см³.
• Форма разъёма: сопоставьте расположение колодки, направляющих и фиксаторов с установленной деталью.
• Количество и расположение контактов: они должны совпадать не только внешне, но и по назначению выводов.
• Схема питания: для разных исполнений Honda DIO AF35 применяются коммутаторы, которые нельзя считать взаимозаменяемыми без проверки проводки и источника питания.
• Модификация скутера: перед покупкой уточните обозначение рамы и версию Honda DIO, поскольку семейство AF34/AF35 включает несколько вариантов Live Dio, SR, ZX, Cesta и ST.

Если старый блок сохранился, сравнивайте с ним геометрию корпуса, разъёмную часть и разводку контактов. Не подключайте устройство только потому, что штекер физически входит в колодку: несовпадение распиновки может привести к отсутствию искры и осложнить диагностику.

Установка и проверка

До монтажа осмотрите колодку проводки: контакты должны быть чистыми, без окисления, подгорания и ослабленного обжима. Проверьте целостность проводов возле разъёма, надёжность массы, состояние катушки и связанных компонентов зажигания. Новый коммутатор устанавливают в штатном положении, не натягивая жгут и не перегибая провода у колодки. Разъём соединяют до полной фиксации.

После установки проверяют запуск холодного и прогретого двигателя, отсутствие пропусков искрообразования и стабильность работы на разных режимах. Если двигатель не запускается, причина может находиться не только в коммутаторе: аналогичные проявления возникают при неисправности свечи, катушки, датчика, проводки, контактов замка или питания. Последовательная диагностика помогает избежать замены исправных деталей.

Когда нужен новый коммутатор

Поводом для проверки блока служат исчезновение искры, периодические перебои зажигания, внезапная остановка двигателя либо отказ запуска при исправных базовых компонентах. Решение о замене принимают после проверки соединений и сопутствующих деталей. Коммутатор Honda DIO AF35 RACING ST подходит для ремонта соответствующей версии скутера, когда подтверждены нужная схема подключения и совпадение разъёмов.
