Коммутатор предназначен для ремонта системы зажигания скутера Honda DIO AF34. Модуль принимает сигнал, связанный с положением коленчатого вала, определяет момент срабатывания и передает управляющий импульс на катушку зажигания. От его исправности зависит своевременное образование искры, необходимой для запуска и устойчивой работы двигателя.

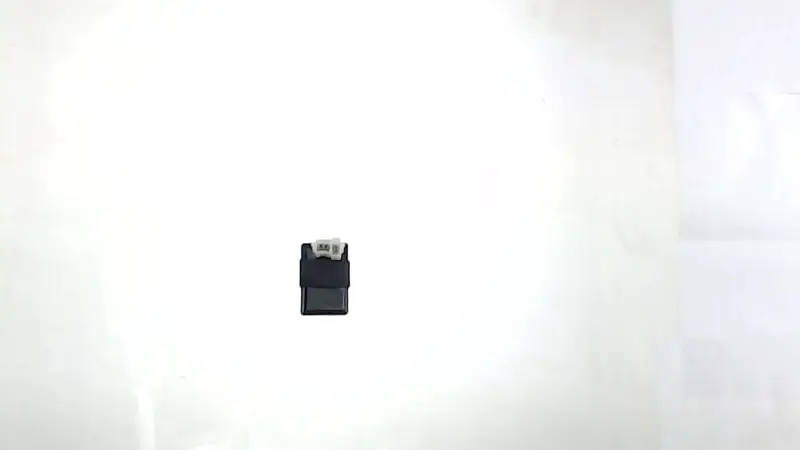

Деталь выполнена в компактном черном корпусе с белой группой разъемов. Такое исполнение соответствует распространенной конфигурации коммутатора для AF34, однако перед заказом необходимо проверить не только обозначение модели скутера, но и форму колодок, расположение контактов и схему подключения установленной детали.

Назначение в системе зажигания

Коммутатор работает совместно с генератором импульсов, катушкой зажигания, проводкой и свечой. Он обрабатывает поступающий сигнал и в требуемый момент управляет разрядом, после которого катушка создает высокое напряжение для искры на свече. Сам модуль не заменяет катушку, генератор или свечу, поэтому состояние этих компонентов также учитывают при поиске неисправности.

Замена коммутатора актуальна при подтвержденной неисправности штатного блока. Возможными поводами для диагностики служат отсутствие искры, затрудненный запуск или нестабильная работа двигателя, но такие же проявления могут возникать из-за поврежденных проводов, окисленных контактов, неисправной катушки, свечи либо генератора импульсов. Проверка связанных компонентов до установки нового модуля помогает исключить ошибочную замену исправной детали.

Что проверить при подборе

• Модель рамы: позиция предназначена для Honda DIO AF34; близкое название или внешнее сходство другого скутера не подтверждает совместимость.
• Разъемы: нужно сопоставить количество колодок, их форму, цвет, направляющие и расположение контактов со штатным коммутатором.
• Распиновку: одинаковый корпус не означает одинакового назначения контактов. Подключение должно соответствовать электропроводке конкретной версии AF34.
• Исполнение: обозначение ST относится к этой товарной позиции и должно учитываться вместе с конфигурацией снятого модуля.
• Состояние проводки: разъемы должны быть чистыми, сухими, без подгоревших клемм, ослабленной фиксации и повреждения изоляции.

Коммутаторы Honda DIO AF34 и AF35 могут иметь различающиеся разъемы и порядок подключения. Поэтому устанавливать деталь на AF35 или другую модификацию только по сходству корпуса нельзя: такое применение требует отдельной проверки схемы и корректного соединения проводов.

Установка и проверка после замены

Работы выполняют при выключенном зажигании. Перед снятием старого блока удобно зафиксировать положение разъемов и проводов, затем отсоединить колодки без рывков за кабель. Новый коммутатор размещают в штатном месте, надежно фиксируют и подключают без перекоса контактов. Разъемы не следует подрезать, переставлять или соединять в обход штатной колодки без проверенной схемы.

После монтажа проверяют запуск двигателя, устойчивость холостого хода и отсутствие перебоев. Если искра не появилась, необходимо продолжить диагностику генератора импульсов, катушки зажигания, свечи, выключателя зажигания и проводки. Такой порядок позволяет рассматривать коммутатор как часть согласованной системы и получить предсказуемый результат ремонта.

Эта позиция подходит покупателю, которому нужен коммутатор именно для Honda DIO AF34 с соответствующей белой группой разъемов. Для точного выбора сопоставьте модель скутера и конфигурацию подключения со снятой деталью, а при измененной проводке используйте схему конкретной модификации.
