Коммутатор зажигания 4T GY6 50 ST

Коммутатор зажигания 4T GY6 50 ST

Коммутатор предназначен для системы зажигания китайских скутеров с четырехтактным двигателем GY6 объемом 50 см³. Деталь применяется с моторами семейств 139QMA/1P39QMA и 139QMB/1P39QMB. Модуль принимает сигналы от компонентов зажигания и управляет моментом формирования импульса, необходимого катушке для создания искры. От его правильной работы зависят запуск двигателя и стабильность искрообразования во время движения.

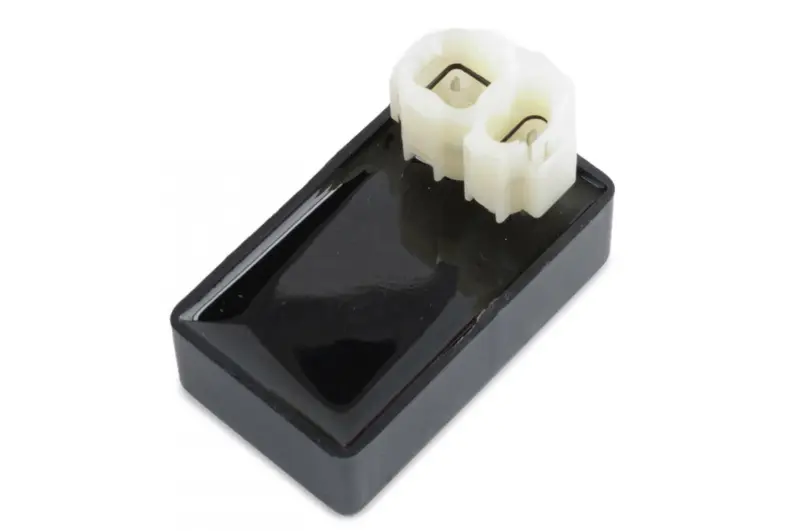

Корпус выполнен в виде компактного черного прямоугольного блока с двумя белыми разъемными колодками. Такая компоновка характерна для коммутаторов GY6, однако одинаковая внешняя форма не означает полной взаимозаменяемости. В скутерах могут применяться блоки с разным типом питания, расположением контактов и распиновкой. Поэтому деталь следует выбирать не только по обозначению GY6 50, но и по конфигурации штатного подключения конкретного скутера.

Что проверить при подборе

• Тип двигателя: четырехтактный GY6 объемом 50 см³, включая подтвержденные обозначения 139QMA/1P39QMA и 139QMB/1P39QMB.
• Разъемы: количество колодок, их форма, направляющие и фиксаторы должны соответствовать штатному коммутатору.
• Контакты: необходимо сопоставить количество задействованных клемм и их расположение; свободное место в колодке само по себе не указывает на неисправность или несовместимость.
• Распиновка: назначение контактов должно совпадать со схемой скутера. Подходящий по форме штекер не подтверждает правильность соединения.
• Тип питания: до установки нужно определить, какой вариант коммутатора предусмотрен производителем техники. Модули переменного и постоянного питания нельзя считать взаимозаменяемыми только из-за одинакового корпуса.
• Габариты и крепление: новый блок должен размещаться в штатной зоне без натяжения проводов, давления на колодки и контакта с горячими деталями.

Когда требуется проверка коммутатора

Диагностика блока зажигания актуальна, если двигатель не запускается из-за отсутствия искры, работает с пропусками либо нестабильно реагирует на изменение оборотов. Эти признаки не указывают исключительно на коммутатор: похожее поведение могут вызывать свеча, катушка зажигания, датчик импульса, статор, выключатель двигателя, поврежденная проводка или окисленные клеммы. Перед заменой полезно проверить перечисленные компоненты и убедиться, что к модулю поступают предусмотренные сигналы. Такой подход помогает избежать установки исправной детали вместо неисправности в другом участке системы зажигания.

Установка и проверка после замены

Монтаж выполняют при выключенном зажигании и обесточенной бортовой системе. Сначала отсоединяют колодки старого блока, удерживая их за пластиковые корпуса, а не за провода. Клеммы осматривают на предмет окисления, загрязнения, перегрева, деформации и ослабления фиксации. Совместимый разъем должен входить ровно, без подгибания контактов и чрезмерного усилия. После подключения коммутатор закрепляют в штатном месте так, чтобы проводка не касалась двигателя и выпускных деталей, а штекеры не испытывали постоянного натяжения.

После монтажа проверяют запуск, устойчивость холостого хода и реакцию двигателя на набор оборотов. Если искра не появилась или работа мотора осталась нестабильной, следует повторно проверить распиновку и остальные компоненты зажигания. Коммутатор 4T GY6 50 ST подходит для ремонта соответствующих скутеров только при совпадении двигателя, типа питания и конфигурации подключения со штатной деталью.
