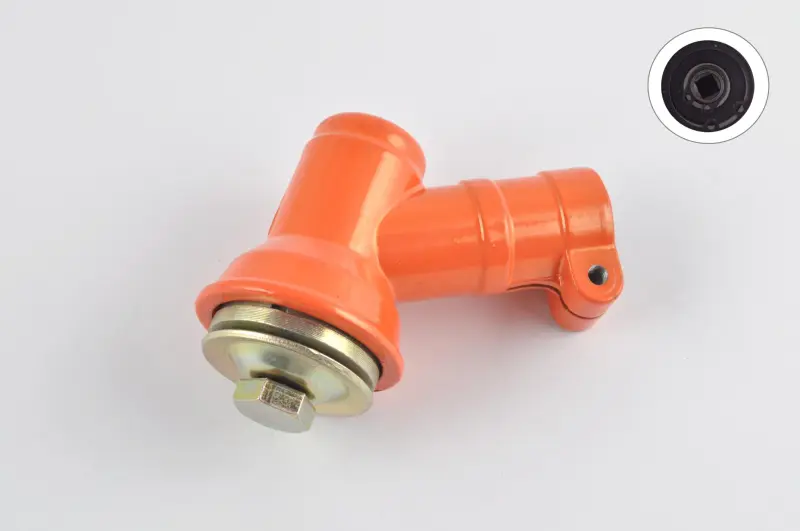

Нижний редуктор мотокосы STARS 4Т Ø26, красный

Нижний редуктор мотокосы STARS 4Т Ø26

Редуктор предназначен для ремонта бензиновой мотокосы или триммера со штангой диаметром 26 мм и приводным соединением 4Т квадратного типа. Он устанавливается в нижней части штанги и передает вращение приводного вала режущему оснащению, одновременно изменяя направление передачи крутящего момента. Красное исполнение корпуса соответствует этой версии детали.

Назначение и конструкция

Корпус редуктора имеет угловую форму: одна его часть надевается на штангу, а вторая образует выход к месту установки режущего оснащения. Посадочная часть дополнена зажимным ушком с отверстием под крепеж. Такая компоновка позволяет зафиксировать редуктор на конце трубы и удерживать его в требуемом положении относительно штанги.

Обозначение 4Т относится к четырехгранному, или квадратному, соединению привода. Этот параметр нельзя заменять только совпадением наружного диаметра трубы: редукторы для штанги Ø26 выпускаются также с другим профилем входного соединения. При правильном подборе квадратный конец приводного вала входит в соответствующее посадочное место редуктора без переходников и принудительной доработки.

Что проверить при выборе

• Диаметр штанги: посадочное место рассчитано на трубу Ø26 мм. Измерять следует наружный диаметр той части штанги, на которую устанавливается корпус.
• Тип привода: требуется квадратное соединение 4Т. Количество граней и форма конца внутреннего вала должны совпадать со снятой деталью.
• Расположение крепления: сравните положение зажимного ушка, крепежного отверстия и ориентацию корпуса со старым редуктором.
• Выходная часть: перед покупкой сопоставьте форму и посадку выходного вала, а также способ фиксации используемого ножа или другого разрешенного оснащения.
• Габаритная форма: корпус не должен мешать защитному кожуху и другим штатным деталям мотокосы.

Совпадение только марки техники не дает достаточной информации для подбора: в одной серии мотокос могут применяться штанги и приводные валы разных типов. Надежнее снять старый редуктор и последовательно сравнить диаметр трубы, квадратный профиль привода, посадочную глубину, расположение крепежа и выходную часть.

Установка и проверка

Монтаж выполняют при остановленном и остывшем двигателе. Конец штанги и приводного вала очищают от загрязнений, после чего квадратный привод совмещают с посадочным отверстием редуктора. Корпус должен надеваться без ударов и чрезмерного усилия: сопротивление часто означает, что грани не совместились или выбран другой тип соединения. После полной посадки редуктор ориентируют относительно защитного кожуха и равномерно затягивают штатное крепление.

До запуска следует вручную проверить свободное вращение и отсутствие заметного люфта, перекоса либо заклинивания. Режущее оснащение устанавливают тем крепежом и в той последовательности, которые предусмотрены конструкцией конкретной мотокосы. Если у старой детали отличается резьба, выходная посадка или способ фиксации ножа, одного совпадения Ø26 и 4Т для замены недостаточно.

Редуктор STARS подходит для восстановления мотокосы, у которой изношен или поврежден нижний угловой механизм, при условии полного совпадения посадочных параметров. Модель Ø26 4Т выбирают прежде всего по геометрии штанги и квадратному приводу, а красный цвет служит характеристикой исполнения корпуса.
