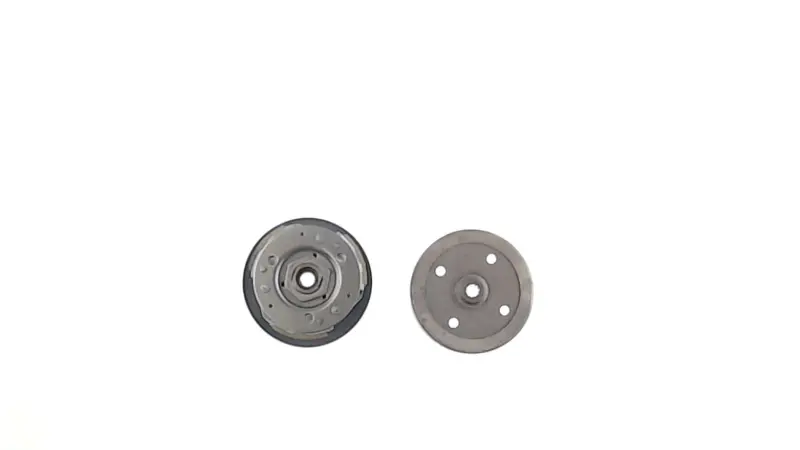

Задний вариатор с барабаном KOSO ST для Suzuki Address AD50

Задний вариатор с барабаном KOSO ST для Suzuki Address AD50

Комплект предназначен для ремонта задней части вариаторной трансмиссии скутера Suzuki Address AD50 с двигателем объемом 50 см³. В товарную позицию входят задний вариатор и барабан — две сопряженные части, участвующие в передаче крутящего момента от ремня к заднему колесу. Такой вариант подходит для ремонта, при котором требуется заменить не одну отдельную деталь, а связанные компоненты заднего шкива и сцепления.

Задний вариатор выполняет функцию ведомого шкива бесступенчатой трансмиссии. Во время изменения оборотов его рабочие поверхности направляют ремень по разному радиусу, помогая трансмиссии автоматически менять передаточное отношение. Центробежное сцепление взаимодействует с внутренней поверхностью барабана: при повышении оборотов колодки прижимаются к нему, после чего вращение передается дальше. Согласованная работа этих деталей влияет на начало движения, разгон и плавность передачи тяги.

Когда требуется проверка заднего вариатора

Осмотр узла проводят при рывках во время старта, постороннем шуме со стороны корпуса трансмиссии, пробуксовке, задержке включения сцепления или неравномерной работе ремня. Такие признаки не указывают только на одну возможную неисправность, поэтому перед заменой проверяют состояние барабана, колодок сцепления, подвижных поверхностей ведомого шкива, пружин и приводного ремня. Комплект KOSO ST позволяет использовать задний вариатор вместе с соответствующим барабаном, не подбирая эти две позиции по отдельности.

Что проверить при подборе

Основной критерий совместимости — скутер Suzuki Address AD50. Одного совпадения марки Suzuki недостаточно: у других моделей и модификаций могут отличаться посадка на вал, геометрия шкива, размер барабана и параметры ремня. До установки сопоставьте новую деталь со снятым узлом и проверьте конструктивное соответствие.

• Модель скутера: Suzuki Address AD50, 50 см³.
• Тип детали: задний вариатор для вариаторной трансмиссии.
• Исполнение: вариант с отдельным барабаном.
• Обозначение товара: KOSO ST.
• Контроль при выборе: посадочное отверстие и профиль соединения с валом, наружные размеры шкива, глубина и внутренний диаметр барабана, положение деталей относительно ремня и крышки трансмиссии.

Если на скутере ранее менялись двигатель, редуктор, сцепление или элементы трансмиссии, ориентируйтесь на фактически установленную конструкцию. Перед заказом полезно снять крышку вариатора и сравнить обе детали по форме, посадке и расположению сопрягаемых поверхностей. Это особенно актуально для техники после ремонта или установки компонентов другой версии.

Установка и обслуживание

Монтаж выполняют после демонтажа крышки трансмиссии, барабана и прежнего заднего вариатора. Одновременно проверяют ремень на трещины, расслоение и заметное уменьшение ширины, а также осматривают сцепление и вал. Рабочие поверхности ремня, шкива, колодок и внутренняя поверхность барабана должны оставаться чистыми и сухими: смазочные материалы на этих участках вызывают проскальзывание и ухудшают включение сцепления.

Крепеж затягивают способом и моментом, предусмотренными руководством по ремонту конкретной версии Suzuki AD50. При сборке ремень размещают без защемления между деталями, после чего вручную проверяют свободное вращение и правильное положение компонентов. Если для разборки требуется удерживающий инструмент или нет возможности проконтролировать посадку на вал, установку лучше поручить мастеру по скутерным трансмиссиям.

После монтажа оценивают работу механизма сначала без резких нагрузок: старт должен происходить последовательно, без металлического шума и выраженных рывков. Правильно подобранный задний вариатор с барабаном помогает восстановить штатное взаимодействие ведомого шкива и сцепления Suzuki Address AD50, когда прежние детали изношены или повреждены.
