Задний вариатор с барабаном KOSO ST для Suzuki Address AD100

Задний вариатор с барабаном KOSO ST для Suzuki Address AD100

Узел предназначен для вариаторной трансмиссии двухтактного скутера Suzuki Address AD100 с двигателем объемом 100 см³. Он объединяет ведомую часть ременного привода и центробежное сцепление, через которое крутящий момент передается дальше к редуктору и заднему колесу. Вариант поставляется с барабаном сцепления, поэтому подходит для ремонта, при котором требуется заменить не только ведомый шкив с колодками, но и взаимодействующую с ними наружную деталь.

Назначение и принцип работы

Задний вариатор работает совместно с передним шкивом и приводным ремнем. При изменении оборотов половины ведомого шкива перемещаются, меняя рабочий радиус ремня и передаточное отношение трансмиссии. Центробежное сцепление подключает привод заднего колеса после набора необходимых оборотов: колодки расходятся и прижимаются к внутренней поверхности барабана. Благодаря этому скутер может оставаться неподвижным на холостом ходу и начинать движение без ручного управления сцеплением.

Исправное взаимодействие шкива, ремня, колодок и барабана влияет на плавность старта и предсказуемую передачу тяги. Поводом для проверки этой части трансмиссии могут стать рывки или вибрация при трогании, задержка включения привода, посторонний шум из корпуса вариатора, следы перегрева либо заметный износ контактных поверхностей. Такие симптомы не указывают только на одну деталь, поэтому перед ремонтом необходимо оценить состояние всего ременного привода.

Конструкция

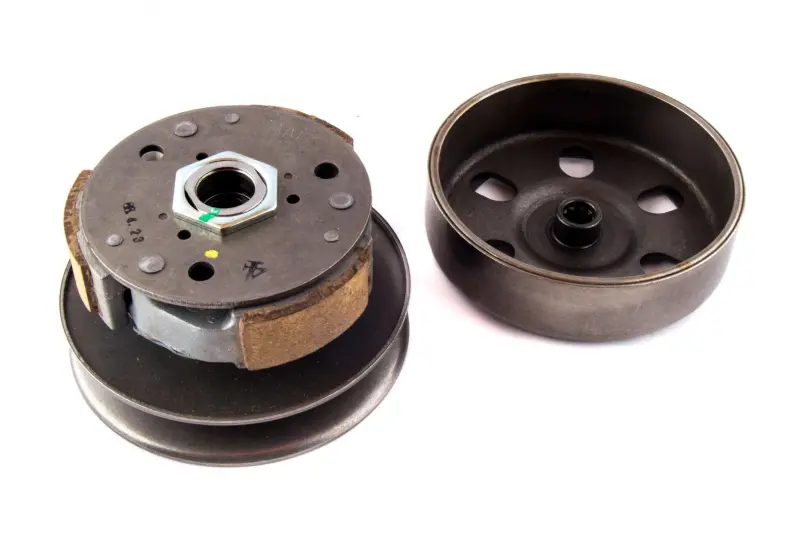

В состав изделия входят ведомый шкив с установленным центробежным сцеплением и отдельный барабан. На колодках предусмотрены фрикционные накладки, которые взаимодействуют с внутренней цилиндрической поверхностью барабана. Центральное крепление удерживает сборку на валу трансмиссии. Такая конфигурация позволяет одновременно обновить сопряженные детали сцепления, если старые колодки и барабан изношены, перегреты или имеют неравномерную рабочую поверхность.

Обозначение KOSO ST относится к исполнению этой товарной позиции. Деталь не следует смешивать с передним вариатором: передний шкив расположен со стороны коленчатого вала, а этот узел устанавливается в задней части ременной передачи и совмещен со сцеплением. Барабан надевается поверх колодок после монтажа основной сборки.

Что проверить при подборе

• Модель скутера: применение заявлено для Suzuki Address AD100; совпадения только марки Suzuki недостаточно.
• Тип двигателя: подтвержденное применение относится к двухтактной версии объемом 100 см³.
• Исполнение детали: требуется задний ведомый узел со сцеплением и барабаном, а не отдельный шкив, колодки либо передний вариатор.
• Посадочные параметры: до монтажа сравните со снятой деталью диаметр и профиль посадки на вал, высоту сборки, расположение крепления и геометрию шкива.
• Сопряжение с барабаном: наружный размер колодок и внутренняя рабочая поверхность барабана должны соответствовать друг другу без перекоса и недопустимого люфта.

У Suzuki Address встречаются разные обозначения и модификации, поэтому название модели желательно дополнить проверкой конструкции снятого узла. Если на скутере ранее меняли двигатель или трансмиссию, подбор только по облицовке и названию техники может оказаться неточным.

Установка и сопутствующая проверка

Монтаж выполняют после снятия крышки вариаторной трансмиссии и старого барабана. Перед сборкой очищают внутреннее пространство от пыли фрикционных накладок, осматривают ремень, рабочие поверхности обоих шкивов, вал, подшипники и детали редуктора со стороны привода. Масло или консистентная смазка не должны попадать на ремень, колодки и внутреннюю поверхность барабана: загрязнение ухудшает сцепление и способно вызвать проскальзывание либо рывки.

Крепеж затягивают с моментом и в последовательности, установленными сервисной документацией конкретной версии Suzuki Address AD100. После установки следует убедиться, что барабан вращается свободно, не задевает соседние детали, а ремень расположен в шкивах правильно. Первую проверку работы проводят без резкого разгона, контролируя отсутствие биения, скрежета и чрезмерного нагрева корпуса трансмиссии.

Этот задний вариатор KOSO ST выбирают для ремонта Suzuki Address AD100, когда нужен собранный ведомый узел вместе с барабаном. Точное сопоставление посадки и размеров со штатной деталью помогает избежать повторной разборки и обеспечивает корректную совместную работу ременной передачи и центробежного сцепления.
