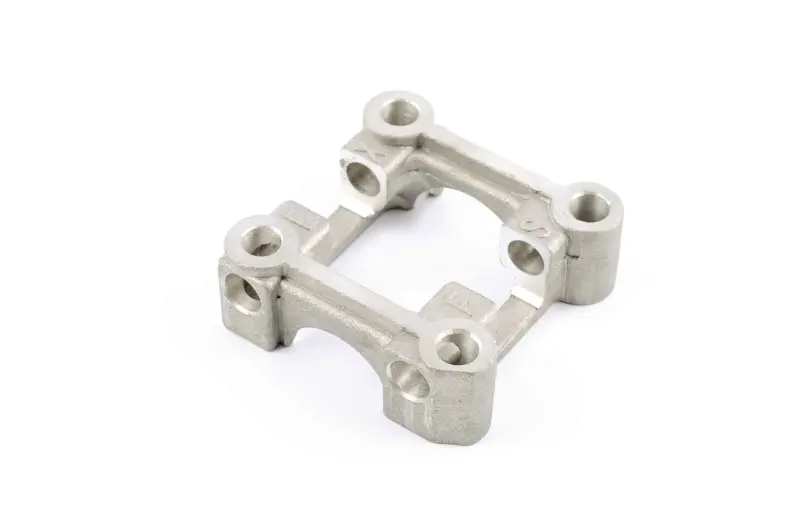

Постель распредвала ST для 4T GY6 125/150 без коромысел

Постель распредвала ST для двигателя GY6 125/150

Деталь предназначена для ремонта верхней части четырехтактных двигателей семейства GY6 объемом 125 и 150 см³. Постель устанавливается на головку цилиндра и фиксирует распредвал в предусмотренном конструкцией положении. От состояния ее опорных посадок, крепежных точек и сопрягаемых поверхностей зависит правильное размещение деталей газораспределительного механизма.

Модель выполнена в «голой» комплектации — без коромысел. Такой вариант подходит для ремонта, при котором сами коромысла и связанные с ними пригодные детали можно переставить со старой постели либо подобрать отдельно. Перед заказом оцените состояние всех повторно используемых компонентов: изношенные, поврежденные или имеющие заметный люфт детали не следует переносить в новый корпус без проверки.

Назначение детали

Распредвал управляет моментами открытия и закрытия впускного и выпускного клапанов, а постель служит его установочной опорой в головке цилиндра. Она участвует в точном взаимном расположении распредвала, коромысел и клапанного механизма. Деталь применяют при восстановлении двигателя после износа опорных мест, повреждения корпуса, резьбовых участков или плоскостей прилегания, а также во время переборки головки цилиндра.

Постель не является коленвалом и не устанавливается в нижнюю часть двигателя. Это компонент головки цилиндра, относящийся к приводу клапанов. Такое уточнение помогает не перепутать его с распредвалом, комплектом коромысел или постелью для малокубатурных двигателей GY6 50/80, которые отличаются конструкцией.

Совместимость и подбор

• Тип двигателя: четырехтактный GY6 125/150.
• Связанные обозначения двигателей: 152QMI, 1P52QMI, 157QMJ и 1P57QMJ.
• Исполнение: корпус постели без коромысел.
• Место установки: верхняя часть головки цилиндра, над распредвалом.

Одного совпадения объема двигателя недостаточно для окончательного выбора. Перед установкой сопоставьте новую постель со снятой деталью: форму корпуса, расположение крепежных отверстий, опорные посадки распредвала, места для осей коромысел, направляющие участки и каналы смазки. У двигателей и головок разных выпусков могут встречаться конструктивные отличия даже при общем обозначении GY6.

Если двигатель уже разбирался или на него установлена другая головка цилиндра, ориентируйтесь на фактическую конфигурацию верхней части мотора. Коромысла, оси и распредвал должны свободно занимать предусмотренные положения без перекоса и принудительной подгонки. Сопрягаемые плоскости корпуса и головки должны быть чистыми, без забоин, остатков старого уплотнения и загрязнений.

Установка и контроль после ремонта

Монтаж выполняют при выставленном положении газораспределительного механизма по меткам двигателя. Сначала устанавливают распредвал и цепь привода, затем направляющие элементы и постель. Крепеж затягивают равномерно, в несколько приемов и по диагональной последовательности, соблюдая требования сервисной документации конкретного двигателя. Чрезмерное или неравномерное усилие способно вызвать перекос корпуса и затруднить вращение распредвала.

При сборке необходимо обеспечить смазку трущихся поверхностей и сохранить проходимость масляных каналов. После фиксации постели проверяют свободное вращение механизма, положение меток, работу натяжителя цепи и клапанные зазоры. Зазоры контролируют повторно после окончательной затяжки, поскольку положение деталей может измениться во время сборки.

Эта постель подходит для планового восстановления головки цилиндра GY6 125/150, когда требуется заменить именно корпус и сохранить отдельно подобранные коромысла. Тщательная сверка геометрии, исправность сопрягаемых деталей и правильная последовательность монтажа помогают собрать клапанный механизм без перекоса, постороннего шума и преждевременного износа.
