Неподвижная щека вариатора Suzuki Address AD100, алюминиевая, ST

Неподвижная щека вариатора Suzuki Address AD100 ST

Алюминиевая деталь переднего вариатора предназначена для двухтактного скутера Suzuki Address 100, также обозначаемого как Suzuki AD100. Она образует неподвижную половину ведущего шкива и работает в паре с подвижной щекой и вариаторным ремнем. Такая запчасть нужна при ремонте штатного вариатора, когда установленная щека изношена, деформирована либо имеет повреждения посадочной зоны или поверхности, контактирующей с ремнем.

Назначение и устройство

Название «неподвижная» описывает положение детали относительно подвижной половины шкива: во время работы она вращается вместе с приводом, но не перемещается вдоль оси для изменения расстояния между щеками. При росте оборотов подвижная половина приближается к ней и выводит ремень на больший рабочий радиус. При снижении оборотов ремень возвращается ближе к центру. Поэтому состояние обеих щек влияет на правильное положение ремня и работу переднего вариатора во всем диапазоне передаточных отношений.

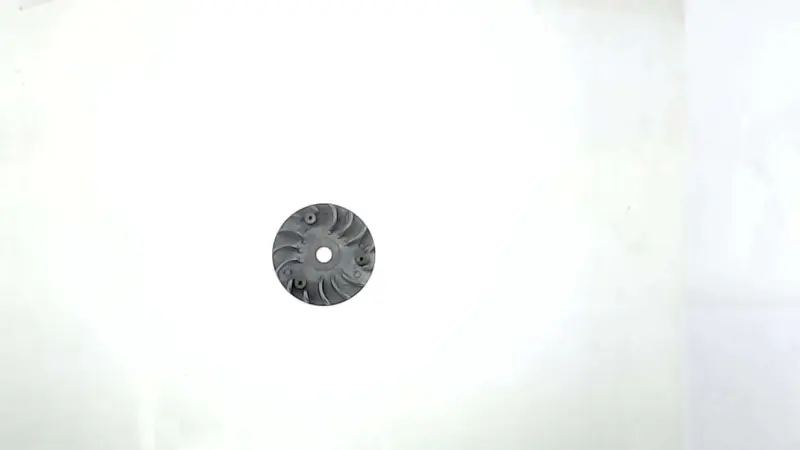

Деталь изготовлена из алюминия и имеет круглую форму с центральным отверстием. На наружной стороне расположены радиальные ребра и дополнительные отверстия. Рабочая сторона взаимодействует с боковой поверхностью вариаторного ремня, поэтому на ней не должно быть глубоких канавок, сколов, выраженных задиров и деформаций. При замене следует оценивать не только саму щеку, но и сопряженные детали вариатора: установка новой запчасти вместе с сильно изношенным ремнем или поврежденной подвижной половиной не устраняет причину неправильной работы узла.

Как проверить совместимость

Основной ориентир для выбора — двухтактный Suzuki Address 100 beziehungsweise AD100 и требуемое неподвижное исполнение щеки. Одного совпадения рабочего объема недостаточно: у скутеров одинакового класса могут различаться геометрия переднего вариатора и способ фиксации детали. Перед установкой сопоставьте новую щеку со снятой запчастью по всем посадочным признакам.

• Модель техники: Suzuki Address 100 / AD100 с двухтактным двигателем объемом 100 см³.
• Положение в вариаторе: неподвижная половина переднего ведущего шкива, а не подвижная щека заднего или переднего узла.
• Посадка: сравните форму и диаметр центрального отверстия, профиль соединения и расположение вспомогательных отверстий.
• Геометрия: проверьте общий диаметр, толщину, вылет и профиль рабочей поверхности относительно снятой детали.
• Сопряжение: убедитесь, что щека соответствует используемым втулке, крепежу, подвижной половине и ремню штатного вариатора.

Установка и обслуживание

Перед сборкой очистите посадочное место и детали переднего вариатора от пыли и продуктов износа ремня. Контактная поверхность щеки должна оставаться чистой и сухой: смазка на дорожке ремня ухудшает сцепление и загрязняет вариатор. Ремень при сборке располагают так, чтобы он не мешал полной посадке щеки и затяжке крепления. Усилие затяжки выбирают по сервисным данным конкретной модификации Suzuki Address 100, поскольку универсальное значение для разных исполнений применять нельзя.

После сборки проверьте ровность установки, отсутствие перекоса и свободное проворачивание механизма до запуска двигателя. Если причиной ремонта были рывки, посторонний шум, следы проскальзывания или неравномерный износ ремня, дополнительно осмотрите ролики, втулку, подвижную щеку и сам ремень. Такой подход позволяет заменить именно поврежденную деталь и восстановить корректную совместную работу компонентов вариатора.
