Передний вариатор ST для Yamaha JOG 90 / 2T Stels 50, вал 16 мм

Передний вариатор ST для Yamaha JOG 90 и 2T Stels 50

Передний вариатор предназначен для вариаторной трансмиссии скутеров Yamaha JOG 90 и двухтактных Stels 50 с валом диаметром 16 мм. Деталь принимает вращение от двигателя и вместе с ремнем и задним шкивом изменяет передаточное отношение без ручного переключения передач. От ее состояния зависят характер старта, равномерность разгона и способность трансмиссии правильно использовать доступный диапазон скоростей.

Назначение и устройство

Во время набора оборотов ролики перемещаются по направляющим внутри переднего вариатора. Под их действием подвижная часть шкива изменяет положение, а ремень переходит на другой рабочий радиус. Так трансмиссия последовательно меняет передаточное отношение: на старте помогает передать тягу, а после разгона выводит ремень в следующий диапазон. Износ направляющих, роликов или контактных поверхностей нарушает это движение и отражается на поведении скутера.

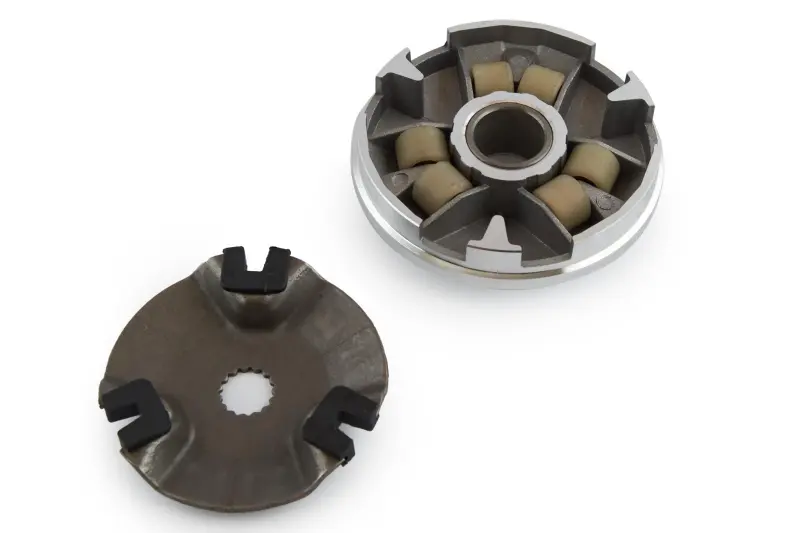

Конструкция представленной позиции включает вариаторную щеку с внутренними направляющими, комплект роликов и заднюю прижимную пластину. Центральная посадка рассчитана на вал диаметром 16 мм. Такая конфигурация используется при ремонте передней части вариатора, когда требуется заменить изношенные детали и восстановить нормальное перемещение роликов и щеки.

Когда требуется замена

Проверка переднего вариатора уместна, если скутер стал трогаться рывками, медленнее реагирует на увеличение оборотов, разгоняется неравномерно либо из корпуса трансмиссии появился нетипичный шум. Причиной также могут быть выработка на дорожках роликов, деформация, люфт, повреждение поверхности шкива или неравномерный износ роликов. Эти признаки не указывают только на одну деталь, поэтому во время разборки следует оценить весь вариаторный привод, включая ремень, ответную поверхность шкива, втулку и крепеж.

Что проверить перед покупкой

• Модель скутера: позиция заявлена для Yamaha JOG 90 и двухтактного Stels 50.
• Диаметр вала: посадочный размер должен составлять 16 мм; вариант с другим диаметром не является прямой заменой.
• Конфигурацию снятой детали: сравните центральную посадку, форму направляющих, расположение роликов и профиль задней пластины.
• Исполнение двигателя: для Stels 50 необходимо двухтактное исполнение, поскольку одно название модели без уточнения двигателя недостаточно для подбора.
• Состояние сопряженных деталей: ремень и поверхности шкивов не должны иметь повреждений, способных ускорить износ нового вариатора.

Установка и обслуживание

Монтаж выполняют после снятия крышки вариаторной трансмиссии и демонтирования прежней детали. Посадочные поверхности очищают от загрязнений, ролики размещают в направляющих в правильной ориентации, а заднюю пластину устанавливают без перекоса. Ремень перед затяжкой крепежа отводят так, чтобы щеки заняли штатное положение. Порядок сборки и усилие затяжки гайки необходимо брать из сервисной документации конкретного скутера.

После установки полезно проверить свободное движение деталей, отсутствие постороннего шума и ровную работу трансмиссии сначала без резких нагрузок. Передний вариатор ST подходит для планового ремонта Yamaha JOG 90 или 2T Stels 50 при подтвержденной посадке 16 мм. Точное сравнение со снятой деталью помогает исключить различия между модификациями и восстановить корректную работу привода без случайного подбора.
