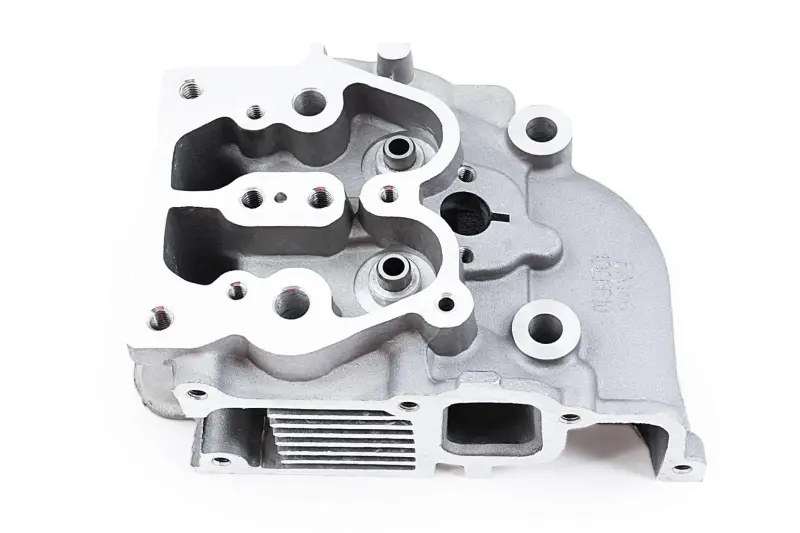

Головка цилиндра 186F 9 л.с., голая, под 3 болта ST

Головка цилиндра ST для двигателя 186F

Голая головка цилиндра предназначена для ремонта дизельного двигателя 186F мощностью 9 л.с. с воздушным охлаждением. Такое исполнение применяется на мотоблоках, генераторах и другой технике, оснащенной мотором соответствующей модификации. Деталь устанавливается в верхней части цилиндра, закрывает его и вместе с поршнем формирует пространство, в котором происходит сжатие воздуха и сгорание топлива. В корпусе предусмотрены зоны для размещения клапанов, направляющих и элементов газораспределительного механизма, а также впускной и выпускной каналы.

Исполнение «голая» подходит для ремонта, при котором головку собирают с отдельно подобранными деталями клапанного механизма. Это позволяет использовать исправные компоненты со старого двигателя либо установить новые клапаны, пружины, тарелки, коромысла и сопрягаемые детали. Перед сборкой каждый компонент необходимо проверить по состоянию и соответствию двигателю 186F. Готовым собранным модулем эта головка не является, поэтому состав необходимых для ремонта деталей определяют после дефектовки снятого узла.

Что учитывать при подборе

Обозначения 186F и 9 л.с. являются основными ориентирами, но их недостаточно без проверки конструкции. Для этой позиции заявлено исполнение под три болта. Этот признак относится к варианту сопряжения головки с соответствующей крышкой и помогает отличить деталь от версий под два болта, которые также встречаются для двигателей семейства 186F. Количество основных креплений головки к блоку нельзя определять по этой формулировке. До покупки сравните старую деталь и выбранную головку по следующим признакам:

• точное обозначение двигателя и его модификацию;
• схему крепления крышки головки под три болта;
• расположение впускного и выпускного каналов;
• форму привалочной плоскости и совпадение всех отверстий;
• посадочные места клапанов, направляющих и деталей газораспределения;
• расположение отверстия под форсунку и других присоединительных точек.

Корпус имеет обработанные привалочные поверхности, резьбовые отверстия и наружные ребра, характерные для двигателя с воздушным охлаждением. Ребристая часть увеличивает площадь контакта с проходящим потоком воздуха. Каналы головки обеспечивают подвод воздуха к цилиндру и отвод отработавших газов, а геометрия клапанных посадочных мест влияет на герметичность камеры сгорания. Поэтому при переносе деталей недостаточно оценить только их внешний вид: проверяют износ стержней клапанов, направляющих и седел, состояние резьбы и отсутствие повреждений сопрягаемых поверхностей.

Подготовка и установка

Перед монтажом двигатель очищают от загрязнений, а снятую головку используют как образец для сравнения. Привалочные поверхности блока и новой детали должны быть чистыми и без остатков старого уплотнения. Прокладку подбирают именно для применяемой версии 186F. Клапаны необходимо проверить по прилеганию к седлам, после чего собрать механизм в правильной последовательности. Крепеж головки затягивают равномерно, в порядке и с моментом, указанными в руководстве конкретного двигателя; произвольная затяжка способна нарушить прилегание.

После сборки регулируют клапанные зазоры по требованиям производителя мотора, проверяют свободное движение деталей газораспределения и правильность установки форсунки, впускного и выпускного патрубков. Первый запуск выполняют только после полной проверки соединений. Головка подходит для восстановления двигателя при трещинах старого корпуса, повреждении плоскости, сорванной резьбе либо износе посадочных зон, когда ремонт прежней детали нецелесообразен. Точное совпадение модификации 186F и схемы под три болта позволяет собрать двигатель без переделки сопрягаемых компонентов.
