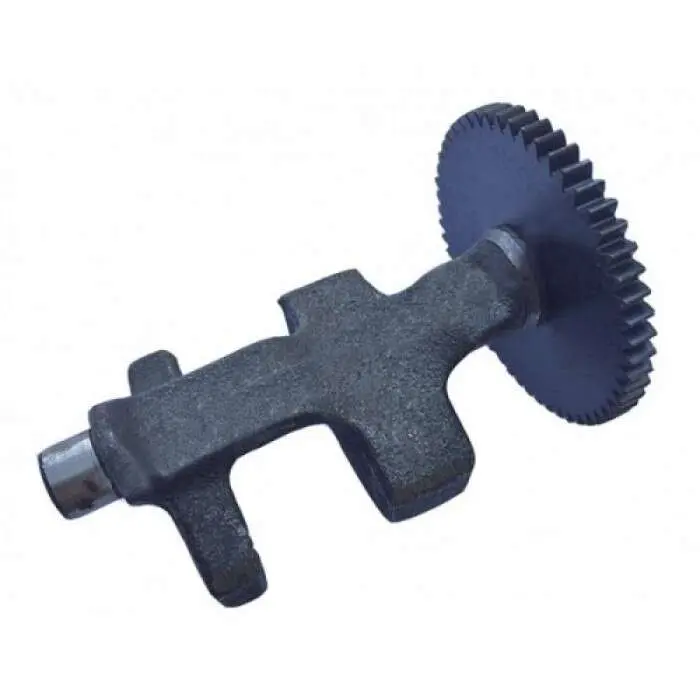

Балансировочный вал с шестерней Z-53 для двигателей 178F/186F ST

Балансировочный вал с шестерней Z-53 ST

Деталь предназначена для ремонта балансировочного механизма дизельных двигателей, применяемых на мотоблоках и другой малой технике. Вал выполнен вместе с противовесами и приводной шестерней на 53 зуба. Во время работы двигателя он вращается в заданном положении относительно коленчатого вала и помогает компенсировать колебания, возникающие при движении поршня и деталей кривошипно-шатунного механизма. Исправный балансировочный механизм уменьшает ощутимую вибрацию двигателя и нагрузку, передаваемую на раму и навесное оборудование.

Назначение и место установки

Балансировочный вал находится внутри двигателя. Вращение на него передается через шестерни механизма газораспределения и балансировки. Поэтому эта деталь относится именно к деталям двигателя, а не к валам коробки передач. Шестерня обеспечивает синхронное вращение вала, а фигурные противовесы создают компенсирующий момент. Для правильной работы важны не только посадка детали, но и заданное взаимное положение ее шестерни относительно коленчатого вала.

Версия Z-53 обычно применяется в конструкции двигателя 186F мощностного класса 9 л.с. В каталожном названии позиции также присутствуют обозначения 178F/186F и 6/9 Hp, однако одного индекса двигателя недостаточно для безошибочного выбора: в семействах 178F и 186F встречаются балансировочные шестерни с разным количеством зубьев и отличающейся посадочной геометрией. Для двигателя 178F распространена версия Z-48, тогда как Z-53 связана прежде всего с исполнением 186F.

Что проверить при подборе

• Количество зубьев: у этой версии шестерня имеет 53 зуба. Параметр необходимо сопоставить со снятой деталью, поскольку Z-48 и Z-53 не являются взаимозаменяемыми только по сходству формы.
• Серия двигателя: проверьте полное обозначение двигателя и его модификацию. Индексы 178F и 186F описывают семейства, внутри которых возможны конструктивные различия.
• Форма вала: сравните расположение противовесов, опорных шеек, выступов и торцов. Контуры новой и демонтированной деталей должны соответствовать.
• Посадка шестерни: сопоставьте ее диаметр, ширину, положение относительно противовесов и способ фиксации. Эти признаки важнее общего внешнего сходства изделия.
• Сопряженные детали: до сборки осмотрите приводную шестерню, опоры вала и места установки подшипников. Поврежденная ответная деталь способна вызвать шум и ускоренный износ новой запчасти.

Когда требуется замена

Проверка балансировочного механизма необходима при заметном усилении вибрации двигателя, постороннем механическом шуме, повреждении зубьев, люфте в опорах или следах износа на шейках вала. Причину повышенной вибрации следует определять комплексно: похожие проявления могут быть связаны с креплением двигателя, коленчатым валом, подшипниками либо другими деталями. Решение о замене принимают после разборки и осмотра механизма.

Монтаж выполняется при разобранном двигателе. Перед установкой очищают посадочные места, проверяют состояние опор и сопряженной шестерни, затем выставляют взаимное положение валов в соответствии с метками и руководством конкретной модификации двигателя. После сборки механизм должен проворачиваться без заеданий и ненормального бокового люфта. Нельзя ориентироваться только на мощность техники или общий индекс мотора: окончательный подбор делают по Z-53, геометрии снятого вала и конструкции двигателя.

Балансировочный вал ST подходит для ремонта в тех случаях, когда требуется именно исполнение с установленной шестерней на 53 зуба. Сверка старой детали до начала сборки помогает исключить несовпадение посадок и нарушение синхронизации балансировочного механизма.
