Замок зажигания VCH для JAWA 350 638/639/640, 12 В

Замок зажигания VCH для JAWA 350 638, 639 и 640

Деталь предназначена для мотоциклов JAWA 350 типов 638, 639 и 640 с бортовым напряжением 12 В. Замок управляет подачей питания на электрооборудование мотоцикла и разрешает включение зажигания перед запуском двигателя. Его выбирают для ремонта штатной системы, если прежний механизм изношен, ключ поворачивается с заеданием, контакт периодически пропадает либо питание не включается в нужном положении.

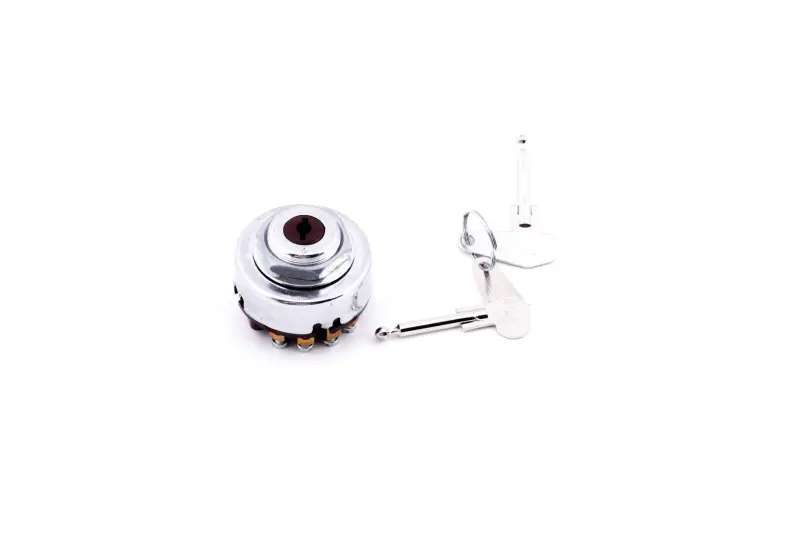

Замок имеет круглый корпус с ключевой скважиной и контактными выводами с обратной стороны. Такая компоновка требует подбора не только по названию модели: перед установкой необходимо сопоставить посадочное место, форму корпуса, расположение выводов и схему подключения со снятой деталью. Особенно внимательно следует проверять мотоциклы, которые ранее ремонтировались или получили измененную проводку, другую приборную панель либо компоненты электрооборудования от иной модификации.

Что проверить при подборе

• Модель мотоцикла: заявленное применение охватывает JAWA 350 типов 638, 639 и 640.
• Напряжение: замок рассчитан на исполнение с бортовой сетью 12 В.
• Посадку: диаметр и конфигурация корпуса, способ фиксации и доступное пространство должны соответствовать прежнему замку и панели.
• Контакты: необходимо сопоставить количество, положение и назначение выводов. Одинаковая внешняя форма не подтверждает одинаковую распиновку.
• Проводку: наконечники проводов должны надежно удерживаться на выводах, не иметь сильного окисления, перегрева или ослабленного обжима.

Когда требуется замена

Проверка замка оправдана, если при повороте ключа приборы включаются не каждый раз, питание исчезает от легкого движения ключа, механизм подклинивает либо контакт восстанавливается только после повторного переключения. Похожие проявления могут возникать и из-за проводки, разъемов, аккумулятора или других компонентов, поэтому перед заменой полезно проверить соединения и убедиться, что неисправность относится именно к замку.

Изношенная контактная часть способна вызывать прерывистое включение бортового оборудования. Механический износ проявляется люфтом ключа, нечеткой фиксацией положений или затрудненным поворотом. Если корпус поврежден, выводы расшатаны либо контакты имеют следы сильного нагрева, дальнейшее использование детали может приводить к повторным отказам питания.

Рекомендации по установке

Перед началом работ следует отключить аккумулятор и зафиксировать исходное расположение проводов. Подключение выполняют по штатной схеме конкретной модификации JAWA, а не только по взаимному расположению клемм. Переносить провода лучше последовательно, контролируя плотность каждого соединения. Нельзя допускать натяжения проводки, касания оголенных участков корпуса мотоцикла и замыкания соседних выводов.

После монтажа проверяют устойчивость крепления, свободный поворот ключа и работу предусмотренных положений. Затем контролируют включение приборов и зажигания, отсутствие прерывистого контакта при легком перемещении ключа и проводов. Если конфигурация выводов или логика переключения отличается от снятого замка, подключение необходимо уточнить до подачи питания.

Эта модель подходит для планового восстановления электрооборудования JAWA 350 638, 639 или 640 при условии совпадения 12-вольтового исполнения, посадки и схемы контактов. Точная проверка этих параметров помогает установить замок без переделки панели и избежать ошибок при подключении ранее измененной проводки.
