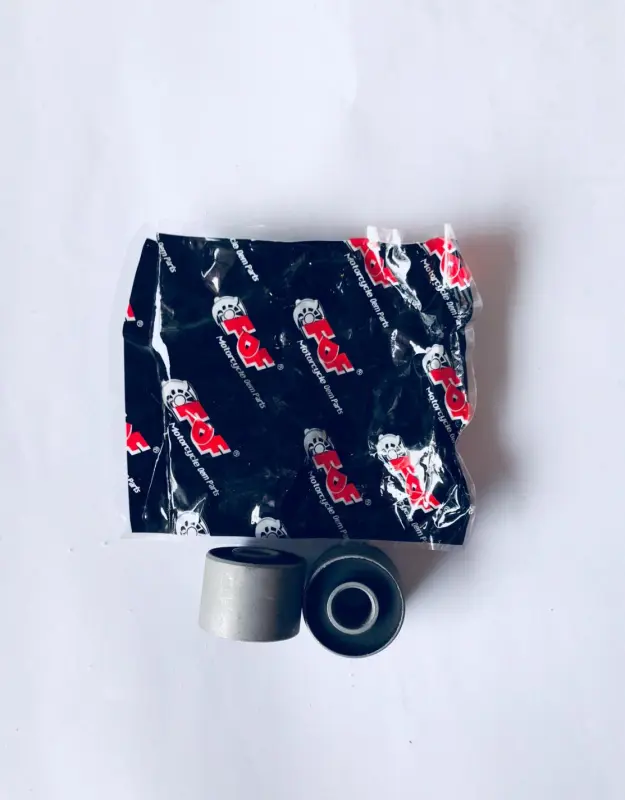

Сайлентблок двигателя 28×22/20×10 мм Honda, GY6 FDF

Сайлентблок двигателя 28×22/20×10 мм Honda, GY6 FDF

Резинометаллическая опора предназначена для крепления двигателя на скутерах семейства Honda и GY6. Деталь располагается в точке соединения силового агрегата с рамой или маятниковой частью конструкции и воспринимает колебания, возникающие при работе мотора и движении по неровной дороге. Упругая прослойка между наружной частью и внутренней втулкой не создает жесткого контакта между сопрягаемыми деталями, поэтому исправное крепление помогает уменьшить передачу вибраций и удерживать двигатель в предусмотренном положении.

Размеры и назначение

Размерное обозначение детали — 28×22/20×10 мм. Для подбора важны все числа: наружный диаметр составляет 28 мм, диаметр внутреннего отверстия — 10 мм, а продольные размеры указаны как 22/20 мм. Такое сочетание параметров встречается в опорах двигателя Honda, GY6 и 139QMB, однако одно название семейства мотора не заменяет проверку посадочного места. У разных моделей, годов выпуска и модификаций скутеров могут применяться детали близкой формы с другой длиной, наружным диаметром либо отверстием под крепеж.

Конструкция включает наружную цилиндрическую часть, упругую вставку и внутреннюю металлическую втулку. Через центральное отверстие проходит крепежная ось или болт, а наружная поверхность фиксируется в посадке. При нагрузке упругая часть допускает небольшое контролируемое смещение между соединенными деталями и гасит часть колебаний. Внутренняя втулка формирует опору для крепежа и не позволяет затягивать соединение непосредственно через мягкую часть.

Как проверить совместимость

• Наружный диаметр: посадка должна соответствовать размеру 28 мм без свободного перемещения и без чрезмерного натяга.
• Центральное отверстие: размер 10 мм необходимо сопоставить с диаметром штатной оси или болта.
• Длина: значения 22/20 мм сверяют с демонтированной опорой и шириной места установки.
• Расположение: следует проверить назначение конкретной опоры, поскольку внешне близкие сайлентблоки применяются не только в креплении двигателя.
• Модификация техники: обозначения Honda, GY6 или 139QMB служат ориентиром, но окончательный выбор делают по фактическим размерам старой детали и посадки.

Измерять изношенную опору лучше после демонтажа и очистки. Деформированная резина может исказить наружный размер, поэтому дополнительно проверяют само посадочное отверстие. Сравнивают диаметр корпуса, длину обеих выступающих частей, ширину упругой вставки и отверстие внутренней втулки. Если прежняя деталь имеет иной профиль торцов или отличается хотя бы по одному монтажному размеру, устанавливать ее аналог только по названию двигателя не следует.

Когда требуется замена

Поводом для проверки крепления становятся трещины, разрывы или отслоение упругой части, смещение внутренней втулки, заметный люфт двигателя, стук при трогании и усиление вибраций. Продолжительная эксплуатация поврежденной опоры увеличивает перемещение силового агрегата и нагрузку на крепежные точки. При диагностике необходимо осмотреть не только сайлентблок, но также ось, болт и посадочное отверстие: новая деталь не устранит люфт, если изношены сопрягаемые поверхности.

Рекомендации по установке

Перед монтажом посадку очищают от загрязнений и остатков старой резины, затем проверяют отсутствие задиров, деформации и сильной коррозии. Сайлентблок устанавливают соосно, прикладывая усилие к наружной части подходящей оправкой. Перекос при запрессовке способен повредить упругую вставку или край посадочного отверстия. Удары по внутренней втулке нежелательны: нагрузка должна передаваться через ту часть детали, которая входит в посадку.

После сборки проверяют положение двигателя, отсутствие бокового люфта и свободное размещение соседних деталей. Крепеж затягивают в соответствии с требованиями конкретной модели скутера; универсальное значение момента для разных модификаций применять нельзя. Сайлентблок FDF размером 28×22/20×10 мм подходит для ремонта соответствующего крепления только при полном совпадении геометрии, места установки и диаметра крепежа.
