Панель приборов в сборе для мопеда Active, 160 км/ч

Панель приборов в сборе для мопеда Active, 160 км/ч

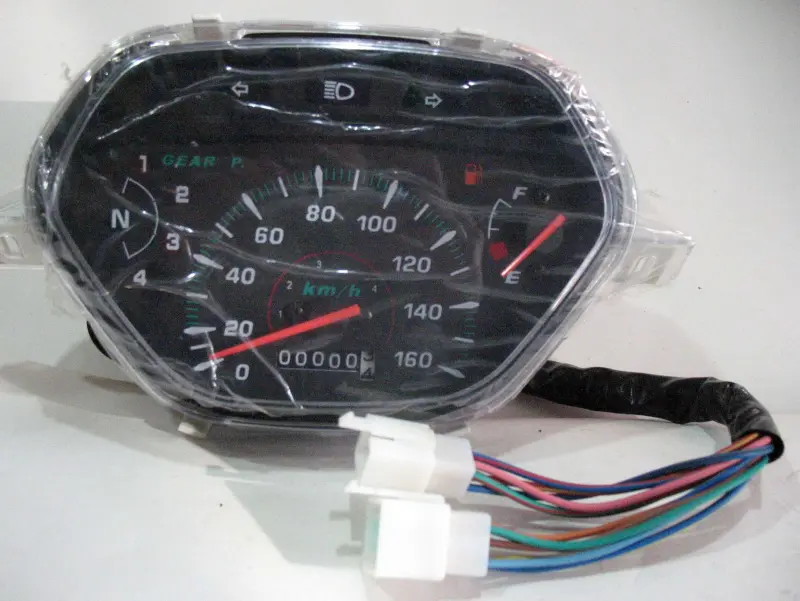

Панель приборов предназначена для мопеда Active и поставляется как готовый узел для замены штатной приборки. В одном корпусе объединены спидометр, указатель уровня топлива, одометр и необходимые световые индикаторы. Такое исполнение подходит для ремонта, при котором требуется восстановить нормальное считывание показаний и аккуратный вид передней части мопеда без отдельного подбора шкал и ламп-индикаторов.

Спидометр имеет шкалу до 160 км/ч и позволяет контролировать скорость во время движения. Рядом расположены указатель уровня топлива и одометр, а индикация включенной передачи помогает видеть текущий режим работы. В верхней части панели находятся контрольные обозначения указателей поворота и дальнего света. Основная информация собрана в привычной для водителя зоне и остается доступной во время поездки.

Замена панели в сборе особенно уместна, если штатный щиток получил несколько повреждений сразу. Причиной ремонта могут быть трещины корпуса или защитного стекла, плохо читаемая шкала, неисправность отдельных приборов, повреждение проводки либо разъемов. Установка цельного узла позволяет не восстанавливать каждый элемент по отдельности и вернуть мопеду штатное расположение приборов.

Когда подойдет эта панель

Модель рассчитана на мопед Active и выполнена со шкалой спидометра до 160 км/ч. Ее можно выбрать для плановой замены изношенной приборки, ремонта после повреждения передней части или восстановления щитка с несколькими неисправностями. Панель также подойдет, когда прежний корпус или стекло утратили аккуратный вид, а показания стало неудобно считывать.

При выборе недостаточно ориентироваться только на модель мопеда. У техники одной серии могут различаться исполнение электропроводки и отдельные элементы установки в зависимости от года выпуска. До покупки сопоставьте новую панель со снятой штатной деталью: проверьте форму корпуса, точки крепления, расположение разъемов, количество контактов и схему жгута проводов. Отдельно убедитесь, что требуется именно исполнение со шкалой 160 км/ч.

Подключение и установка

Перед началом работ отключите питание мопеда. Сначала примерьте панель на штатное место и убедитесь, что корпус устанавливается правильно, а крепежные точки совпадают. Разъемы должны подключаться без чрезмерного усилия. Если соединение не садится свободно, повторно проверьте расположение и количество контактов, не пытаясь установить разъем нажимом.

Проводку укладывайте аккуратно, сохраняя свободное положение жгута. Провода не должны пережиматься облицовкой, крепежом или деталями рулевого узла. Не тяните их за жилы и не переставляйте контакты местами: правильность соединений важна для работы приборов и сигнальных ламп.

До окончательной сборки подключите панель и проверьте ее посадку. После подачи питания последовательно проконтролируйте показания приборов и работу индикации передач, указателей поворота и дальнего света. Такая предварительная проверка позволяет убедиться в корректности подключения до установки облицовки. После проверки закрепите панель, уложите жгут без натяжения и завершите сборку передней части мопеда.
