Корзина сцепления в сборе 2T TB50 / Suzuki RUN

Корзина сцепления в сборе для 2T TB50 и Suzuki RUN

Узел предназначен для двухтактных скутеров семейства TB50 с цепной трансмиссией и модели Suzuki RUN. Сцепление передает крутящий момент от двигателя к приводу заднего колеса и обеспечивает автоматическое соединение двигателя с трансмиссией при увеличении оборотов. Исполнение в сборе удобно при ремонте, когда изношены не отдельные мелкие детали, а несколько связанных компонентов механизма.

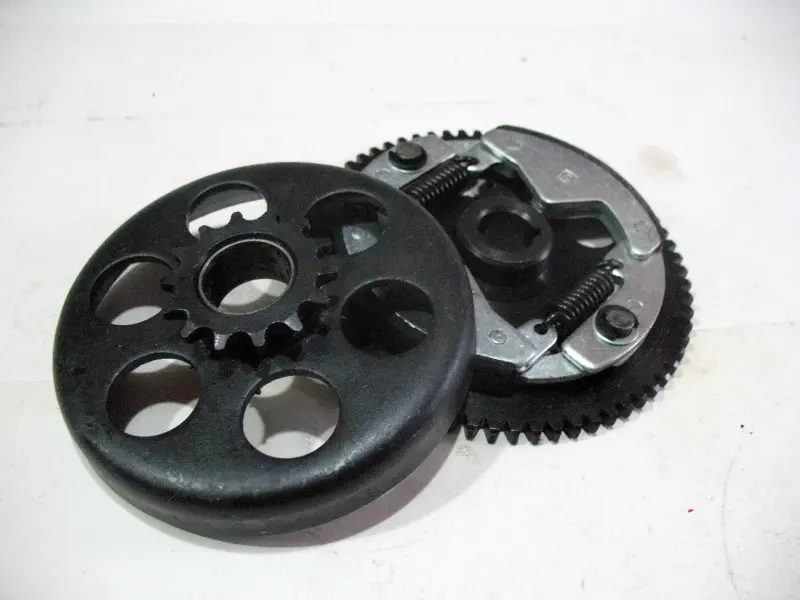

Конструкция состоит из барабана с зубчатой частью и механизма с двумя подпружиненными колодками. Пока обороты невысокие, пружины удерживают колодки в исходном положении. При наборе оборотов они расходятся, соприкасаются с внутренней поверхностью барабана и передают вращение далее по цепному приводу. Состояние контактных поверхностей и пружин напрямую влияет на момент включения, начало движения и поведение скутера при разгоне.

Когда требуется проверка сцепления

Диагностика этого механизма актуальна при рывках во время старта, заметной пробуксовке, запаздывающем начале движения, нестабильном разгоне или постороннем шуме со стороны трансмиссии. Такие проявления не всегда связаны только с корзиной: похожие симптомы могут возникать из-за состояния цепи, звезд, посадочных деталей или других компонентов привода. Перед заменой желательно разобрать механизм и определить источник неисправности.

• Износ колодок: уменьшает площадь уверенного контакта с барабаном и может сопровождаться пробуксовкой.
• Ослабление либо повреждение пружин: меняет момент включения и способно вызвать слишком раннее или неравномерное срабатывание.
• Повреждение поверхности барабана: может проявляться рывками, вибрациями и нестабильным началом движения.
• Износ зубчатой части: требует проверки сопряженных деталей трансмиссии, чтобы новая корзина не работала с поврежденной ответной деталью.

Как правильно подобрать деталь

Обозначение TB50 и упоминание Suzuki RUN являются основными ориентирами, но у техники разных выпусков и модификаций возможны различия. Перед заказом сравните новую корзину со снятым механизмом по общей конфигурации, диаметрам, высоте, центральному посадочному отверстию, расположению элементов и параметрам зубчатого венца. Отдельно проверьте тип трансмиссии: эта деталь относится к двухтактному исполнению с цепным приводом и не должна подбираться только по внешнему сходству с механизмами ременных скутеров.

Если старое сцепление уже разобрано, сохраните все демонтированные части до завершения сравнения. Проверьте форму барабана, расположение двух колодок и пружин, профиль зубьев, посадку на валу и взаимное положение сопряженных деталей. При отсутствии точных размеров надежнее выполнить непосредственное сравнение с прежним узлом либо поручить подбор мастеру, который обслуживает трансмиссии TB50 и Suzuki RUN.

Установка и контроль после ремонта

До монтажа очистите посадочные места и осмотрите вал, цепь, звезды, втулки или подшипниковые поверхности, работающие рядом со сцеплением. Детали с выраженным люфтом, задирами или поврежденными зубьями следует обслужить одновременно: установка новой корзины не устранит неисправность сопряженного компонента. Контактные поверхности барабана и колодок должны оставаться чистыми, поскольку загрязнение способно ухудшить сцепление и вызвать проскальзывание.

Крепеж затягивают в соответствии с требованиями конкретного двигателя. После сборки необходимо вручную проверить свободное вращение механизма, отсутствие закусывания и правильное положение цепи, а затем провести пробный запуск без резкой нагрузки. Корзина подходит для восстановления штатной работы сцепления двухтактного цепного скутера TB50 или Suzuki RUN при условии полного совпадения посадочных параметров со снятой деталью.
