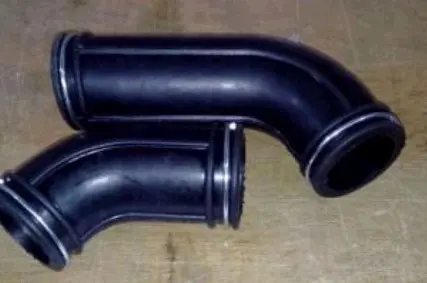

Ремонтный набор воздухопровода МТ, Днепр — длинный и короткий патрубки с зажимами Мототрек

Ремонтный набор воздухопровода для мотоциклов МТ и Днепр

Набор предназначен для восстановления соединений между корпусом воздушного фильтра и карбюраторами мотоцикла. В него входят два изогнутых патрубка разной длины и зажимы для их фиксации. Такое исполнение соответствует компоновке впуска МТ и Днепр, где для подключения правой и левой стороны применяются неодинаковые по длине воздухопроводы.

Назначение и устройство комплекта

Патрубки образуют закрытые каналы, по которым очищенный воздушным фильтром воздух поступает к карбюраторам. Исправность этих соединений имеет значение для нормальной работы штатной системы впуска: места посадки должны быть целыми, плотно прилегать к присоединяемым деталям и надежно удерживаться зажимами. Набор подходит для планового обслуживания или ремонта, когда требуется заменить оба воздухопровода одновременно и сохранить предусмотренную для мотоцикла разницу между длинной и короткой сторонами.

Оба патрубка имеют черный цвет, изогнутую форму и сформированные посадочные окончания с кольцевыми буртиками. Разная длина позволяет развести соединения от общего корпуса фильтра к карбюраторам с учетом их расположения. Зажимы используются для закрепления патрубков на посадочных местах и входят в состав набора, поэтому основные детали для замены соединений собраны в одной позиции.

Когда требуется замена

Состояние воздухопроводов стоит проверять при обслуживании воздушного фильтра и карбюраторов, а также при разборке впуска. Основанием для замены служат трещины, разрывы, заметная деформация, повреждение краев либо посадка, при которой соединение уже не удерживается должным образом. Отдельного внимания требуют зоны изгиба, края под зажимами и участки, надетые на патрубки фильтра и карбюраторов. Если повреждены обе стороны или старые детали заметно отличаются по состоянию, установка парного набора позволяет обслужить весь участок за один раз.

Как проверить соответствие

Перед заказом необходимо убедиться, что на мотоцикле сохранена штатная схема с общим корпусом воздушного фильтра и двумя карбюраторами. Обозначения МТ и Днепр охватывают несколько моделей и вариантов исполнения, поэтому одного названия мотоцикла недостаточно для безошибочного подбора. Сравните старые детали по общей форме, направлению изгибов, длине каждой стороны, диаметрам посадочных окончаний и конфигурации буртиков. В наборе должен требоваться именно один длинный и один короткий патрубок. Если впуск или карбюраторы ранее переделывались, соответствие проверяют по фактической компоновке установленного оборудования.

Рекомендации по установке

До монтажа снимите старые воздухопроводы и очистите сопрягаемые поверхности от загрязнений и остатков старых отложений. Патрубки устанавливают на соответствующие стороны без перекручивания и принудительного растягивания, полностью надевая окончания на посадочные места. Длинную и короткую детали нельзя переставлять произвольно: каждая должна проходить к своему карбюратору без залома, натяжения и контакта, мешающего правильному расположению. После выравнивания соединений зажимы размещают в посадочных зонах и фиксируют равномерно, не смещая края патрубков.

По завершении монтажа проверьте прилегание по всей окружности, положение обоих изгибов и надежность фиксации. Патрубки не должны соскакивать при легкой проверке рукой, а зажимы — располагаться на самом краю или перекашивать соединение. После сборки также следует убедиться, что обслуживание фильтра и регулировочные элементы карбюраторов остаются доступными.

Комплектация

• длинный патрубок — для одной стороны штатного воздухопровода;
• короткий патрубок — для второй стороны системы впуска;
• зажимы — для фиксации соединений на посадочных местах.

Ремонтный набор Мототрек выбирают для мотоциклов МТ и Днепр со штатной конфигурацией воздухопровода между воздушным фильтром и карбюраторами. Комплект удобен при комплексном обслуживании впуска: две различающиеся по длине детали заменяются одновременно, а подходящие места крепления сразу фиксируются предусмотренными зажимами.
