Цилиндро-поршневая группа SVET для бензопилы Goodluck GL4500, Ø43 мм

ЦПГ SVET для бензопилы Goodluck GL4500, Ø43 мм

Цилиндро-поршневая группа предназначена для ремонта бензиновой цепной пилы Goodluck GL4500 с диаметром цилиндра 43 мм. Комплект заменяет основные детали, образующие камеру сгорания и обеспечивающие сжатие топливной смеси. Его выбирают при повреждении цилиндра или поршня, износе колец и снижении компрессии, когда установка отдельных деталей уже не решает проблему либо требует сложной подгонки.

Назначение и конструкция

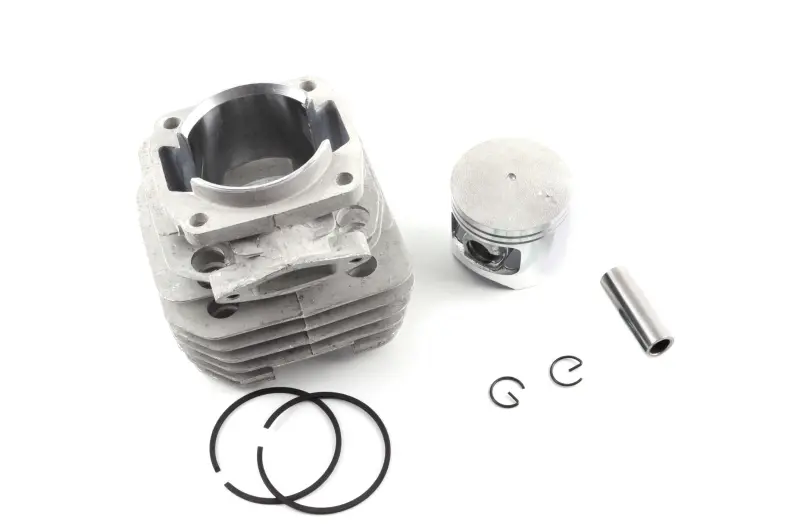

В комплект входят цилиндр, поршень, два поршневых кольца, поршневой палец и два стопорных кольца. Такое сочетание позволяет заменить связанные между собой детали одной группой. Кольца уплотняют зазор между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном. Стопорные кольца удерживают палец в заданном положении. На наружной поверхности цилиндра выполнены ребра воздушного охлаждения, а в его корпусе предусмотрены впускные, выпускные и перепускные окна, необходимые для работы двухтактного двигателя.

Исправная ЦПГ поддерживает компрессию, необходимую для запуска двигателя и воспламенения смеси. Давление газов перемещает поршень, после чего усилие через шатун передается коленчатому валу. Поэтому состояние поверхности цилиндра, колец, поршневых канавок и посадки пальца непосредственно связано со стабильностью запуска и способностью двигателя развивать тягу под нагрузкой.

Что проверить при подборе

• Модель пилы: комплект рассчитан на Goodluck GL4500; обозначение 4500 без проверки остальных параметров недостаточно, поскольку у внешне похожих бензопил встречаются разные исполнения.
• Диаметр: основной заявленный размер ЦПГ составляет 43 мм. Он должен совпадать с размером установленной поршневой группы.
• Посадка цилиндра: сопоставьте форму основания, расположение крепежных отверстий и конфигурацию прилегающих поверхностей со снятой деталью.
• Окна и патрубки: проверьте расположение впуска и выпуска, форму каналов, а также места присоединения карбюратора и глушителя.
• Поршневая часть: сравните диаметр и длину пальца, положение его отверстия, количество колец и устройство стопоров.

Проверка всей геометрии особенно важна, если бензопила уже ремонтировалась или на ней установлен двигатель другой модификации. Не следует подбирать цилиндр только по внешнему сходству: различия в посадке, расположении окон или поршне способны помешать сборке и нормальному газообмену.

Когда требуется замена

Основанием для разборки и дефектовки могут быть затрудненный запуск, заметное падение компрессии и тяги, посторонний стук или следы повреждения поршневой части. Решение о замене принимают после осмотра. Глубокие задиры на стенке цилиндра, повреждение днища поршня, износ канавок под кольца, сломанные или залегшие кольца обычно указывают на необходимость ремонта ЦПГ. Одновременно следует найти причину повреждения, чтобы новая группа не пострадала повторно.

Рекомендации по установке

Перед сборкой очищают посадочные поверхности и внутреннюю полость двигателя от нагара, абразивных частиц и остатков поврежденных деталей. Проверяют состояние шатуна, игольчатого подшипника, коленчатого вала, впускного тракта и герметичность картера. Поршень необходимо установить в правильной ориентации, кольца аккуратно расположить относительно фиксирующих штифтов в канавках, а стопоры пальца полностью посадить в предусмотренные пазы.

Цилиндр надевают без перекоса и без чрезмерного усилия, не допуская повреждения кромок колец. Для окончательной сборки используют подходящую прокладку цилиндра и соблюдают требования по затяжке крепежа для конкретной версии двигателя. После ремонта проверяют свободное перемещение кривошипно-шатунного механизма и отсутствие постороннего контакта. Если нет опыта ремонта двухтактных двигателей, установку разумно поручить профильному мастеру.
