Шатун бензопилы УРАЛ VB

Шатун бензопилы УРАЛ VB

Шатун предназначен для ремонта кривошипно-шатунного механизма бензопилы УРАЛ. Он соединяет поршень с коленчатым валом, передает возникающее при сгорании топливной смеси усилие и участвует в преобразовании возвратно-поступательного движения поршня во вращение коленвала. Деталь постоянно воспринимает переменные нагрузки, поэтому состояние обеих головок, посадочных поверхностей и сопряженных деталей непосредственно влияет на работу двигателя.

Назначение и состав позиции

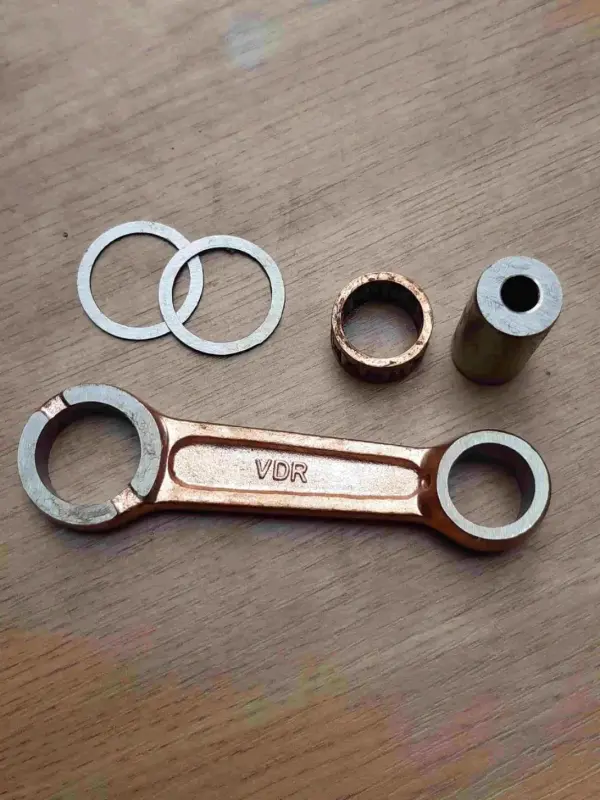

Конструкция шатуна включает две головки разного диаметра, соединенные профилированным телом. В состав позиции также входят полый палец, цилиндрический сепаратор и две кольцевые шайбы. Такой набор позволяет при разборке проверить и заменить не только сам шатун, но и относящиеся к его установке сопряженные детали. Перед монтажом необходимо определить назначение каждого компонента по конструкции снятого коленвала и поршневой группы: бензопилы УРАЛ встречаются в разных исполнениях, поэтому одного названия модели для безошибочного подбора недостаточно.

Поводом для диагностики шатуна могут быть заметный радиальный или осевой люфт, металлический стук, задиры на посадочных поверхностях, повреждение сепаратора, следы перегрева либо деформация тела. При подобных признаках проверяют весь кривошипный механизм, поскольку установка новой детали вместе с изношенным пальцем или поврежденными поверхностями коленвала не устраняет причину неисправности. Шатун также осматривают при ремонте поршневой группы и после заклинивания двигателя.

Что сверить при выборе

• Исполнение пилы. Деталь подбирается для бензопилы УРАЛ; обозначение VB относится к этой товарной позиции.
• Диаметры обеих головок. Их нужно сопоставить с посадочными местами снятого шатуна, пальца и коленвала.
• Межосевое расстояние и общую длину. Эти параметры определяют геометрию движения поршня и должны совпадать со штатной деталью.
• Ширину головок. Слишком широкая или узкая деталь не обеспечит правильного расположения между сопряженными поверхностями.
• Размеры пальца и сепаратора. Сверяют наружный диаметр, длину и посадку без перекоса или чрезмерного люфта.
• Шайбы. Проверяют их внутренний и наружный диаметры, толщину, количество и расположение в разобранном механизме.

Для сравнения используйте исправные размеры снятой детали или технические данные конкретной модификации двигателя. Изношенное отверстие может дать завышенный результат, поэтому диаметр желательно оценивать по нескольким направлениям. Совпадение формы само по себе не подтверждает совместимость: особенно важны посадочные диаметры, расстояние между центрами головок и ширина в местах сопряжения.

Установка и проверка после ремонта

Монтаж выполняют на чистом рабочем месте после полной очистки деталей от загрязнений и остатков старой смазки. До сборки осматривают палец, сепаратор, шайбы, поршень и коленвал: на контактных поверхностях не должно быть задиров, сколов и выраженной выработки. Шатун должен перемещаться в предусмотренном направлении свободно, без заедания, перекоса и ненормального бокового смещения. Порядок установки пальца, сепаратора и шайб сохраняют в соответствии с конструкцией разобранного двигателя.

После сборки проверяют легкость проворачивания коленвала, положение шатуна во всем диапазоне движения и отсутствие контакта с соседними деталями. Работы, связанные с разборкой и восстановлением коленчатого вала, требуют подходящей оснастки и контроля геометрии. Точный подбор и аккуратный монтаж помогают вернуть кривошипному механизму правильное движение без стука и заеданий.
