Коммутатор Yamaha JOG 3KJ TM EVO

Коммутатор Yamaha JOG 3KJ TM EVO

Коммутатор предназначен для системы зажигания двухтактного скутера Yamaha JOG 3KJ с двигателем объемом 50 см³. Это компактный электронный модуль CDI, который принимает управляющий импульс и в нужный момент передает накопленную энергию на катушку зажигания. От согласованной работы коммутатора, генератора, датчика импульса, катушки и свечи зависит своевременное образование искры, необходимой для запуска и работы двигателя.

Назначение и конструкция

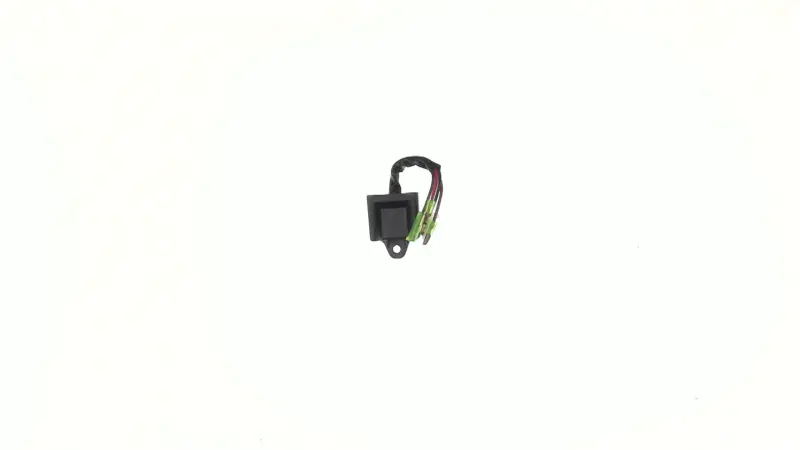

Модель TM EVO выполнена в черном прямоугольном корпусе и снабжена собственным жгутом проводов с контактными наконечниками. На корпусе предусмотрено крепежное ушко с отверстием: оно позволяет зафиксировать модуль в штатной зоне размещения и не оставлять его свободно перемещаться рядом с проводкой. Такая конструкция рассчитана на подключение к соответствующему жгуту Yamaha JOG 3KJ без отдельного универсального разъема на самом корпусе.

CDI-коммутатор участвует в формировании момента искрообразования, но не заменяет остальные детали зажигания. Отсутствие искры, затрудненный запуск, внезапное прекращение работы двигателя или нестабильная работа не всегда означают неисправность именно этого модуля. Перед заменой проверяют свечу, колпачок, высоковольтный провод, катушку, контакты, состояние жгута, массу, генератор и импульсный датчик. Такой порядок помогает исключить повреждение проводки или плохое соединение, которые могут давать похожие симптомы.

Как правильно подобрать коммутатор

Основной критерий применения этой позиции — скутер Yamaha JOG в модификации 3KJ с двухтактным 50-кубовым двигателем. Одного названия семейства JOG недостаточно: в разных сериях встречаются отличающиеся системы зажигания и варианты подключения. Перед заказом сопоставьте старый модуль с новым по форме корпуса, месту крепления, количеству проводов, типам наконечников и взаимному расположению соединений.

Особое внимание уделите проводке. Совпадение количества контактов само по себе не подтверждает одинаковое назначение каждого провода. Цвета в ремонтном или ранее замененном жгуте также могут отличаться. Подключение выполняют по схеме конкретной модификации скутера либо по надежно установленному соответствию выводов старого и нового коммутатора. Переставлять контакты наугад или соединять провода только по похожему цвету не следует.

• Тип детали: электронный CDI-коммутатор зажигания.
• Применение: Yamaha JOG 3KJ.
• Тип двигателя: двухтактный.
• Рабочий объем двигателя: 50 см³.
• Исполнение: TM EVO.
• Конструкция: корпус с крепежным ушком и выведенным жгутом проводов.

Установка и проверка после замены

Монтаж проводят при выключенном зажигании. Сначала фиксируют расположение старого модуля и подключение каждого вывода, затем осматривают наконечники и ответные контакты жгута. Окисление, ослабленная посадка, загрязнение или поврежденная изоляция требуют устранения до подключения новой детали. Провода укладывают без натяжения, резких перегибов и соприкосновения с горячими либо подвижными частями скутера.

Корпус закрепляют через предусмотренное ушко так, чтобы жгут не удерживал вес модуля. Контактные наконечники должны входить в соответствующие соединения плотно, без перекоса и самопроизвольного отсоединения. Если штатная проводка переделана, разъемы заменены или прежний коммутатор был установлен нестандартно, сначала восстанавливают схему подключения и только после этого выполняют пробный запуск.

После монтажа проверяют запуск холодного и прогретого двигателя, устойчивость холостого хода и отсутствие перебоев при плавном изменении оборотов. При сохранении неисправности продолжают диагностику остальных компонентов зажигания и проводки, не меняя выводы коммутатора экспериментальным способом. TM EVO подходит для ремонта Yamaha JOG 3KJ при совпадении модификации и конфигурации подключения с установленной на скутере системой.
