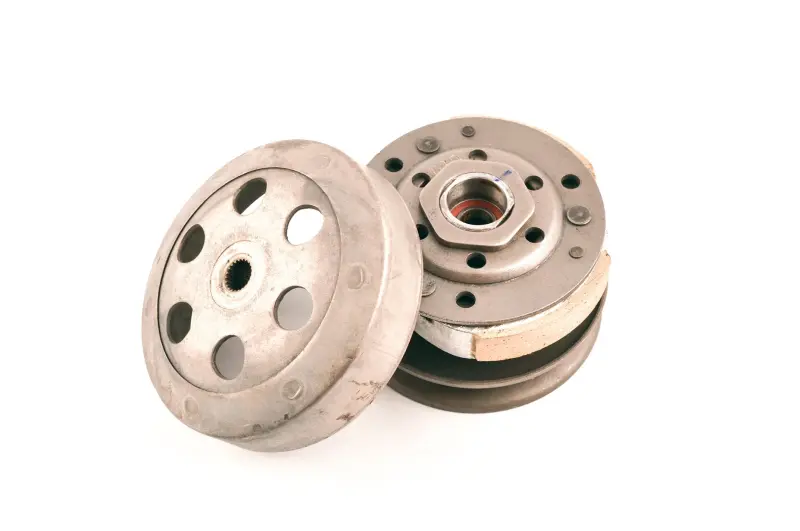

Задний вариатор Honda TACT с барабаном (TM)

Задний вариатор Honda TACT с барабаном (TM)

Комплект предназначен для ремонта ременной трансмиссии скутеров Honda TACT. Он объединяет ведомый шкив, центробежное сцепление и отдельный барабан сцепления, поэтому подходит для комплексной замены деталей, совместно участвующих в передаче вращения от вариаторного ремня к редуктору. Такая комплектность особенно удобна, когда изношены не только колодки сцепления, но и контактная поверхность барабана либо подвижные части ведомого шкива.

Задний вариатор работает одновременно как ведомая часть ременной передачи и механизм автоматического сцепления. Ремень проходит между щеками шкива и меняет свое положение в зависимости от режима движения. При повышении частоты вращения колодки центробежного сцепления расходятся, прижимаются к внутренней поверхности барабана и передают крутящий момент дальше по трансмиссии. При снижении оборотов сцепление размыкается, благодаря чему скутер может останавливаться без ручного управления этим механизмом.

Комплектность и назначение

• Ведомый шкив: взаимодействует с вариаторным ремнем и участвует в изменении передаточного отношения.
• Центробежное сцепление: автоматически соединяет двигатель с последующей частью трансмиссии при наборе оборотов.
• Барабан сцепления: образует контактную пару с колодками и передает вращение через свое посадочное соединение.
• Собранное исполнение: позволяет заменить взаимосвязанный комплект без отдельного подбора колодок, пружины и щек шкива.

Замена заднего вариатора может потребоваться при выраженном износе контактных поверхностей, рывках или вибрации во время трогания, запаздывающем включении сцепления, проскальзывании, постороннем шуме со стороны трансмиссии либо неравномерной работе ведомого шкива. Такие признаки не всегда связаны только с одной деталью, поэтому перед ремонтом также проверяют состояние ремня, посадочного вала, подшипников, крепежа и внутренних поверхностей корпуса трансмиссии.

Как проверить совместимость

Honda TACT выпускался в разных поколениях и модификациях, поэтому одного названия модели для точного выбора недостаточно. Перед покупкой нужно установить код рамы или двигателя конкретного скутера и сопоставить снятый комплект с новой деталью. Основными точками проверки являются наружный диаметр ведомого шкива, внутренний диаметр и глубина барабана, форма и количество шлицев, диаметр посадки, общая высота сборки и положение шкива относительно ремня.

Также необходимо проверить ширину применяемого ремня и конструкцию крепления. Барабан должен свободно устанавливаться на вал, не задевать колодки при выключенном сцеплении и располагаться без осевого перекоса. Нельзя выбирать комплект только по внешнему сходству: у деталей для разных версий Honda TACT могут отличаться посадочные параметры, даже если общий принцип устройства одинаков.

Установка и обслуживание

Монтаж выполняется после снятия крышки ременной трансмиссии и старого комплекта. Перед сборкой очищают посадочные поверхности, проверяют вал и резьбу крепежа, оценивают состояние ремня и убеждаются, что щеки шкива перемещаются без заеданий. Поверхности барабана и накладок сцепления должны оставаться чистыми и сухими: попадание смазки на эту контактную пару вызывает проскальзывание и нестабильное включение.

Для удержания барабана и затяжки крепежа применяют подходящий инструмент, а момент затяжки выбирают по сервисным данным конкретной модификации скутера. После установки следует вручную проверить свободное вращение, правильное положение ремня и отсутствие контакта между неподвижными деталями. Комплект рационален для восстановления штатной работы задней части вариаторной трансмиссии Honda TACT при условии точного совпадения всех посадочных параметров.
