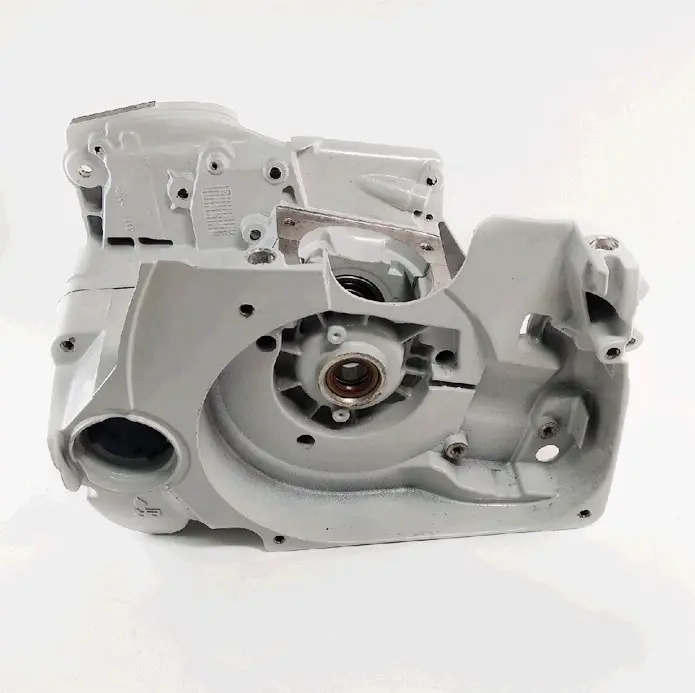

Картер двигателя бензопилы для STIHL MS 361

Картер двигателя для бензопилы STIHL MS 361

Картер предназначен для ремонта двигателя бензопилы STIHL MS 361. Он образует основание силовой части пилы, размещает коленчатый вал и его подшипники, а также формирует нижнюю часть кривошипной камеры. От состояния корпуса, посадочных мест и плоскости соединения зависит правильное положение вращающихся деталей и герметичность двигателя.

Эта деталь нужна при восстановлении пилы после механического повреждения корпуса, появления трещин, деформации или износа посадок подшипников. Поводом для диагностики картера также могут быть утечка через соединение его частей, подсос воздуха, нестабильные обороты и повторное повреждение подшипников. Перед заказом следует установить причину неисправности: похожие симптомы способны возникать из-за сальников, впускных деталей, крепления цилиндра или других компонентов двигателя.

Назначение и конструкция

Картер поддерживает коленчатый вал через подшипники и сохраняет его расчетное положение относительно цилиндро-поршневой группы. Замкнутая кривошипная камера участвует в работе двухтактного двигателя, поэтому трещины, поврежденные сопрягаемые поверхности и негерметичные соединения недопустимы. Исправный корпус должен обеспечивать точную установку связанных деталей без перекоса и лишнего перемещения коленвала.

Конструкция предусматривает посадочные зоны, отверстия крепления и сформированные участки корпуса, соответствующие компоновке MS 361. Картер не относится к наружной декоративной облицовке: для его замены двигатель необходимо разобрать, освободить коленчатый вал и демонтировать связанные компоненты. После ремонта узел собирают с соблюдением сервисной последовательности для конкретной модификации пилы.

Что проверить при подборе

• Модель пилы: деталь выбирается для STIHL MS 361; одного внешнего сходства с корпусами других бензопил недостаточно.
• Исполнение техники: перед покупкой нужно сверить модификацию и конструкцию разобранного двигателя, поскольку в семействе MS 361 существуют различные версии.
• Геометрию корпуса: сравните расположение крепежных отверстий, посадок подшипников, проемов и точек присоединения соседних деталей.
• Состав заказа: подшипники, сальники, крепеж и уплотняющие материалы следует уточнять отдельно; их наличие нельзя определять только по общему виду корпуса.
• Состояние сопряженных деталей: коленвал, подшипники, сальники и цилиндр проверяют до сборки, чтобы новый корпус не пришлось повторно разбирать из-за оставленной неисправности.

Установка и проверка после ремонта

Замена картера связана с глубокой разборкой двигателя. При монтаже важно не повредить посадки, правильно расположить коленчатый вал и исключить перекос подшипников. Сопрягаемые поверхности очищают от остатков прежнего уплотнения и загрязнений, а детали с повреждением или недопустимым износом заменяют до окончательной сборки. Способ уплотнения и порядок затяжки выбирают по сервисной документации бензопилы.

После сборки проверяют свободное вращение коленвала, правильность установки навесных компонентов и герметичность кривошипной камеры. Контроль давлением и разрежением помогает обнаружить утечку до запуска двигателя. Если для разборки, запрессовки подшипников и такой проверки нет подходящего инструмента, установку целесообразно поручить мастерской по ремонту бензоинструмента.

Картер для MS 361 подходит для капитального восстановления пилы, когда локальный ремонт поврежденного корпуса не обеспечивает точных посадок и надежного уплотнения. Тщательная сверка модификации, диагностика коленвала и проверка герметичности после сборки помогают получить предсказуемый результат ремонта и избежать повторной разборки двигателя.
