Металлическая защита-держатель топливного бака мотокосы

Металлическая защита-держатель топливного бака мотокосы

Деталь предназначена для размещения и фиксации топливного бака на бензиновой мотокосе или триммере. Формованная металлическая рамка охватывает бак с нескольких сторон, удерживает его в предусмотренном положении относительно двигателя и одновременно служит внешней защитой. Такая запчасть нужна при восстановлении техники с погнутым, треснувшим или утраченным штатным держателем.

Назначение и конструкция

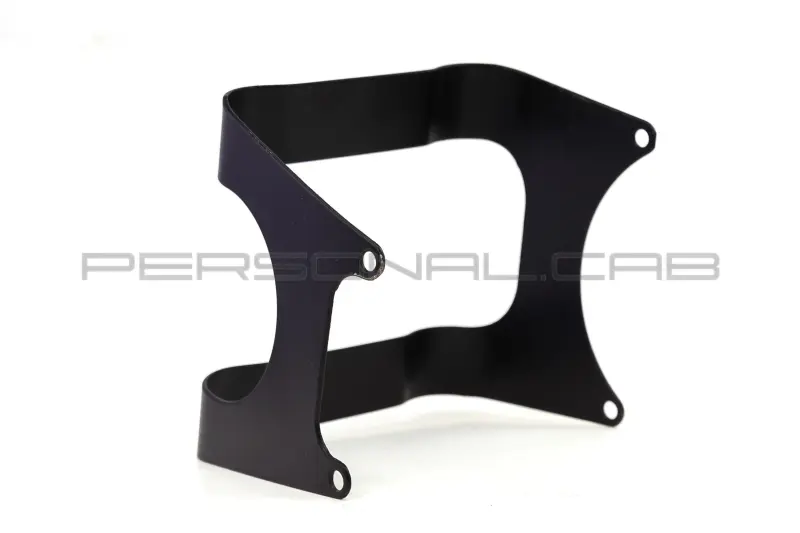

Держатель выполнен в виде пространственной рамки с открытыми участками для размещения бака и доступа к связанным с ним деталям. На рамке расположены четыре крепежных отверстия: два на одной стороне и два на другой. Изогнутые участки формируют верхнюю, нижнюю и боковые опоры, поэтому перед покупкой необходимо учитывать не только число отверстий, но и всю геометрию запчасти.

Металлическое исполнение обеспечивает рамке необходимую жесткость для удержания бака. При исправном креплении емкость не должна свободно перемещаться возле двигателя, а топливные трубки не должны пережиматься, натягиваться или тереться о кромки соседних деталей. Сам держатель не заменяет бак, шланги, втулки и крепеж: состояние каждой сопрягаемой детали оценивают отдельно во время ремонта.

Когда требуется замена

Осмотреть держатель стоит при появлении заметного люфта бака, после удара нижней частью мотокосы или во время ремонта топливной системы. Причиной замены может стать деформация рамки, повреждение возле сгибов, увеличение крепежных отверстий либо нарушение положения бака относительно двигателя. Продолжать эксплуатацию с погнутой опорой не следует: неправильная посадка способна создавать нежелательное натяжение трубок и контакт бака с соседними частями мотокосы.

• Проверьте, сохраняет ли старая рамка первоначальную форму и симметрию крепежных участков.
• Осмотрите отверстия: они не должны быть разорваны, сильно вытянуты или повреждены коррозией.
• Убедитесь, что люфт вызван именно держателем, а не ослабленным крепежом, поврежденным баком или изношенными промежуточными деталями.
• Проверьте состояние топливных трубок и мест их прохода рядом с рамкой.

Как подобрать подходящую деталь

Универсальную совместимость только по названию мотокосы определить нельзя. У разных двигателей и модификаций могут отличаться расстояния между точками крепления, расположение бака, форма опор и необходимые зазоры. Поэтому надежнее всего сравнить новую рамку со снятой штатной деталью либо с посадочным местом на конкретной мотокосе.

При подборе сопоставьте общую форму и ориентацию изгибов, четыре точки крепления, расстояния между центрами отверстий, ширину и высоту зоны под бак. Также проверьте, с какой стороны проходят шланги, где находится горловина бака и не перекроет ли рамка доступ к обслуживаемым соединениям. Совпадение только количества отверстий еще не подтверждает совместимость.

Установка и проверка после ремонта

Работы выполняют на остановленном и остывшем двигателе, исключив вытекание топлива. Перед разборкой полезно запомнить положение бака и прокладку трубок. Рамку устанавливают без принудительного подгибания: все отверстия должны совмещаться с посадочными точками, а крепеж — входить без перекоса. Если для совмещения приходится заметно деформировать деталь, необходимо повторно проверить ее размер и ориентацию.

После затяжки убедитесь, что бак удерживается ровно, не касается нежелательных участков двигателя и не имеет свободного хода внутри рамки. Трубки должны проходить плавно, без заломов и зажатия между металлом и корпусом. До запуска двигателя проверьте соединения топливной системы на отсутствие подтеканий. Правильно подобранный держатель восстанавливает штатное положение бака и позволяет аккуратно собрать нижнюю часть мотокосы без переделки посадочных точек.
