Трос сцепления мотоблока 168F/170F (6,5/7,5 л. с.)

Трос сцепления мотоблока 168F/170F

Механический трос передает усилие от рычага управления к механизму включения и выключения сцепления мотоблока. Эта версия предназначена для техники, в обозначении которой указаны двигатели 168F или 170F мощностью 6,5/7,5 л. с. Деталь пригодится при восстановлении управления после износа старого троса, повреждения оболочки, деформации наконечников или исчерпания диапазона регулировки.

Назначение и конструкция

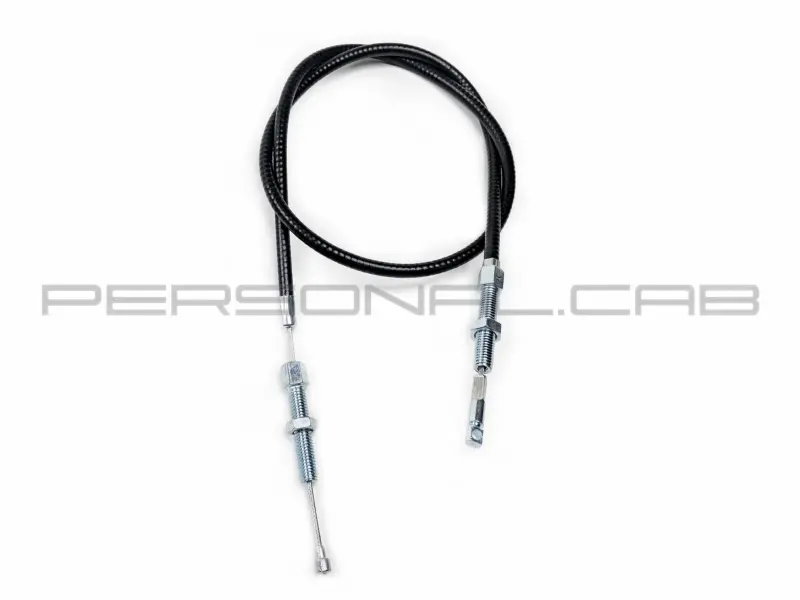

Внутренний трос перемещается внутри гибкой черной оболочки и передает движение рычага непосредственно к приводу сцепления. Оболочка позволяет проложить трос вдоль рукояток и рамы мотоблока, сохраняя подвижность управления. На концах предусмотрены металлические крепежные и регулировочные детали: резьбовые участки с гайками, пружинная секция, плоский наконечник с отверстием и свободный конец внутреннего троса с цилиндрической головкой. Такая конфигурация определяет способ соединения с рычагом и ответной частью механизма.

Резьбовые участки используются для фиксации оболочки и настройки положения троса после монтажа. Правильно подобранная и отрегулированная деталь обеспечивает понятный ход рычага и полное переключение между включенным и выключенным положениями сцепления. Если хода недостаточно либо трос постоянно натянут, механизм может работать неправильно, поэтому регулировку выполняют по руководству конкретного мотоблока.

Что проверить перед выбором

Обозначения 168F и 170F служат основным ориентиром совместимости, однако на мотоблоках с такими двигателями применяются тросы разной длины и с разными наконечниками. В продаже встречаются версии с вилкой, пружиной, кольцом, резьбовым креплением или плоским наконечником. По этой причине одного индекса двигателя недостаточно: новую деталь необходимо сопоставить со снятым тросом и местами его крепления на конкретной машине.

• Общая длина: трос должен проходить по штатному маршруту без натяжения и лишних петель.
• Длина оболочки: от нее зависит положение регулировочных участков относительно кронштейнов.
• Концевые соединения: сравните плоский наконечник с отверстием, цилиндрическую головку и способ их установки.
• Резьба и гайки: проверьте соответствие крепежным кронштейнам и доступный диапазон настройки.
• Пружинная секция: ее расположение и посадка должны совпадать с примененной схемой привода.
• Маршрут прокладки: оцените точки фиксации, направление выхода оболочки и положение троса при повороте рукояток.

Замена и регулировка

Поводом для замены становятся заедание или неравномерный ход рычага, поврежденная оболочка, распушение внутреннего троса, деформированный наконечник либо невозможность получить нужный ход регулировочными гайками. Похожие симптомы могут возникать и при неисправностях самого сцепления, поэтому перед установкой стоит убедиться, что рычаги и точки крепления свободно перемещаются и не имеют повреждений.

Перед снятием старой детали запомните ее маршрут и положение регулировочных гаек. Новый трос прокладывают по тем же точкам, не допуская резких перегибов, защемления оболочки и контакта с горячими или подвижными деталями. Оба наконечника должны полностью занять предусмотренные посадочные места, а оболочка — надежно опираться на кронштейны. После предварительной настройки проверьте свободный ход рычага и работу привода сначала без нагрузки, затем в обычном режиме мотоблока.

Этот трос выбирают для ремонта системы управления сцеплением мотоблоков семейства 168F/170F. Точное совпадение длины, наконечников, резьбовых креплений и схемы прокладки позволит установить деталь без переделки штатных кронштейнов и сохранить предусмотренный диапазон регулировки.
