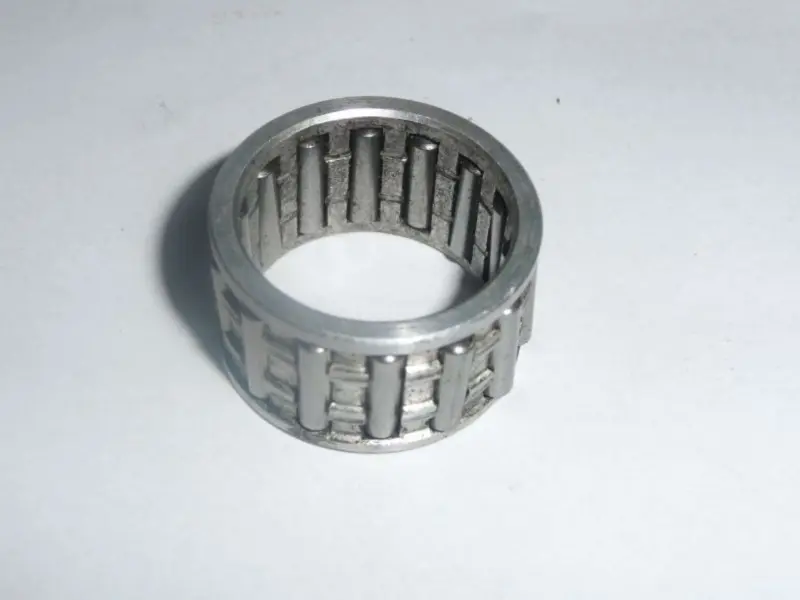

Сепаратор нижней головки шатуна ИЖ Юпитер EVO

Сепаратор нижней головки шатуна ИЖ Юпитер EVO

Деталь предназначена для роликового подшипника нижней головки шатуна в двигателях мотоциклов серии ИЖ Юпитер. Она устанавливается в кривошипно-шатунном механизме между шатуном и пальцем кривошипа, удерживает ролики в заданном положении и разделяет их по окружности. Такое расположение необходимо для свободного перемещения роликов по сопряжённым поверхностям при вращении коленчатого вала.

Назначение и конструкция

Сепаратор выполнен в виде цилиндрической обоймы с открытыми окнами и роликовым рядом. Его задача — сохранять взаимное расположение роликов, препятствовать их смещению и скоплению на одном участке дорожки. Исправная геометрия обоймы особенно важна для нижней головки шатуна, поскольку это соединение постоянно воспринимает переменную нагрузку при работе двигателя.

Позиция рассчитана на применение в двигателе ИЖ Юпитер и относится к деталям коленчатого вала. Обозначение EVO уточняет исполнение предлагаемой запчасти. При подборе необходимо учитывать не только название мотоцикла, но и фактическую конструкцию ранее установленного подшипника: в течение эксплуатации технику могли ремонтировать с использованием коленчатых валов, шатунов и комплектов другого исполнения.

Что проверить перед выбором

• Место установки. Эта модель предназначена именно для нижней головки шатуна. Сепаратор верхней головки имеет другое назначение и не является взаимозаменяемой деталью.
• Габариты снятой детали. Сопоставьте внутренний и наружный диаметры, высоту обоймы, ширину роликового ряда и посадочное пространство в шатуне.
• Конструкцию подшипника. Проверьте форму окон, расположение роликов и наличие боковых ограничивающих деталей в ремонтируемом коленчатом вале.
• Состояние сопряжённых поверхностей. Палец кривошипа, дорожка в нижней головке шатуна и ролики не должны иметь задиров, раковин, заметной выработки или следов перегрева.
• Свободу перемещения. После сборки шатун должен двигаться без закусывания и перекоса, а установленная обойма не должна цеплять соседние детали.

Когда требуется замена

Поводом для проверки сепаратора служат повреждение перемычек, трещины, деформация, перекос или выраженная выработка его поверхностей. Стук и увеличенный люфт в нижней головке шатуна также требуют разборки и дефектовки всего соединения. Эти признаки нельзя связывать только с одной деталью: причиной могут быть изношенные ролики, палец кривошипа либо дорожка в шатуне. Установка новой обоймы без оценки остальных компонентов не устраняет повреждение сопряжённых поверхностей.

Рекомендации по установке

Замена выполняется при ремонте коленчатого вала и требует разборки кривошипного соединения. Для такой операции нужны подходящие оправки, прессовое оборудование и контроль взаимного положения частей вала. Перед сборкой детали очищают, проверяют ролики и посадочные поверхности, а также исключают попадание абразивных частиц в подшипник. Ролики должны занять предусмотренные места без выпадения, зажатия и неравномерного распределения.

После сборки контролируют плавность движения шатуна, радиальный люфт подшипника, боковое положение шатуна и отсутствие контакта с щеками коленчатого вала. Сам коленчатый вал необходимо проверить на правильность сборки и соосность. Если нет оборудования для разборки, запрессовки и измерений, установку стоит поручить мастерской, занимающейся восстановлением мотоциклетных коленвалов. Такой подход позволяет оценить сепаратор вместе с роликами, пальцем и шатуном и собрать соединение без перекоса.

Сепаратор ИЖ Юпитер EVO подходит для планового восстановления кривошипно-шатунного механизма или замены повреждённой обоймы. До приобретения сопоставьте снятую деталь и все посадочные параметры: это точнее, чем выбор только по общему названию модели мотоцикла.
