Фланец крепления для бензопил УРАЛ и ДРУЖБА

Фланец крепления для бензопил УРАЛ и ДРУЖБА

Фланец предназначен для ремонта крепежного соединения на бензопилах семейства УРАЛ и ДРУЖБА. Деталь служит промежуточной опорой в месте установки сопрягаемых компонентов: удерживает их в заданном положении и обеспечивает совпадение центрального прохода с посадочной зоной механизма. Такая запчасть нужна при восстановлении пилы после повреждения штатного фланца, износа его посадочных участков или нарушения фиксации.

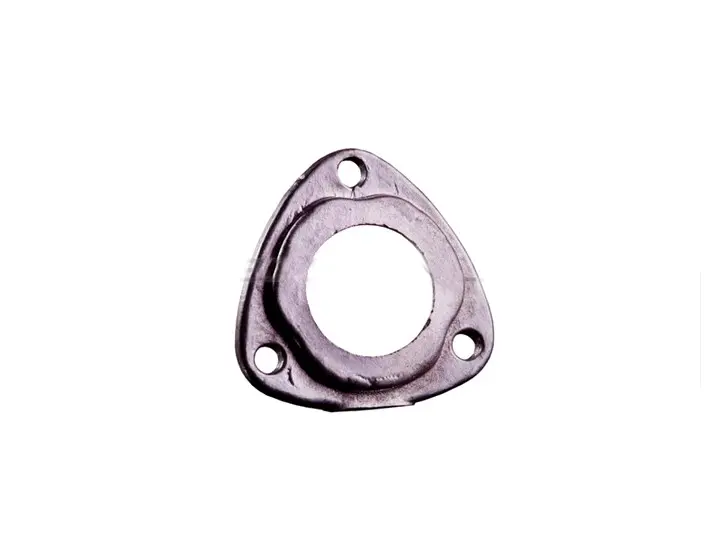

Корпус имеет компактную округло-треугольную форму. В центре расположено крупное круглое отверстие с выступающим кольцевым участком, а по краям — три разнесенных крепежных отверстия. При монтаже центральная часть ориентирует фланец относительно сопрягаемой детали, а наружные отверстия используются для фиксации в трех точках. Эта геометрия должна полностью соответствовать месту установки: даже небольшое отличие в расположении отверстий или профиле центральной зоны может помешать правильной сборке.

Как правильно подобрать фланец

Названия УРАЛ и ДРУЖБА указывают на семейства совместимых бензопил, однако перед заказом необходимо учитывать конкретное исполнение инструмента. Эти пилы выпускались в разных модификациях, поэтому одного названия модели недостаточно. Надежнее всего снять старую деталь и последовательно сравнить все присоединительные признаки.

• Наружная форма: округло-треугольный контур должен совпадать с посадочным местом и не упираться в соседние части.
• Количество точек крепления: предусмотрены три отверстия, расположение которых сверяют одновременно, без смещения одного отверстия относительно остальных.
• Центральный проход: сравнивают его диаметр, положение и профиль с демонтированной деталью.
• Кольцевой выступ: проверяют его сторону установки, высоту посадки и прилегание к ответной поверхности.
• Общая геометрия: фланец должен устанавливаться свободно, без подгибания, растачивания отверстий и принудительного притягивания крепежом.

Если старая деталь утрачена, параметры следует сверять непосредственно по месту установки и технической документации конкретной модификации пилы. Размеры, тип центральной посадки и крепеж в разных исполнениях нельзя определять только по внешнему сходству.

Когда требуется замена

Основанием для ремонта становятся трещины, заметная деформация, выработка вокруг крепежных отверстий, повреждение кольцевой посадочной зоны или потеря плотного прилегания. Фланец также проверяют, если соединение ослабевает после затяжки либо сопрягаемые детали устанавливаются с перекосом. Поврежденную запчасть не следует выравнивать затяжкой: возникающее напряжение может нарушить взаимное положение компонентов и ускорить дальнейший износ посадочных мест.

Подготовка и установка

Монтаж выполняют на остановленной и остывшей бензопиле. Перед разборкой инструмент очищают, чтобы загрязнения не попали внутрь открытого механизма. После снятия старого фланца осматривают ответную поверхность и крепеж: на месте прилегания не должно оставаться фрагментов прокладочного материала, плотных загрязнений, задиров или выступающих частиц, мешающих ровной посадке.

Новый фланец сначала устанавливают без окончательной затяжки. Все три отверстия должны совместиться одновременно, а центральный проход — располагаться соосно с ответной частью. Крепеж наживляют равномерно и затягивают в последовательности, предусмотренной руководством по ремонту конкретной бензопилы. Момент затяжки выбирают по заводской документации, поскольку чрезмерное усилие способно деформировать фланец или повредить резьбовые соединения.

После сборки проверяют отсутствие зазора по контуру, перекоса и контакта с соседними подвижными деталями. Если фланец не садится на место без усилия, сборку прекращают и повторно сравнивают посадочные параметры. Правильно подобранная деталь восстанавливает штатное крепление без доработки отверстий и изменения конструкции бензопилы.
