Карбюратор WOODMAN для мотокос Husqvarna 125R/128R

Карбюратор WOODMAN для мотокос Husqvarna 125R и 128R

Карбюратор предназначен для обслуживания и ремонта бензиновых мотокос Husqvarna 125R и 128R. Он участвует в подготовке топливно-воздушной смеси, от которой зависят запуск двигателя, устойчивость холостого хода и реакция мотора на нажатие рычага газа. Замена детали актуальна, когда очистка и регулировка установленного карбюратора уже не устраняют затрудненный запуск, перебои, провалы при наборе оборотов или самопроизвольное изменение частоты вращения.

Назначение и конструкция

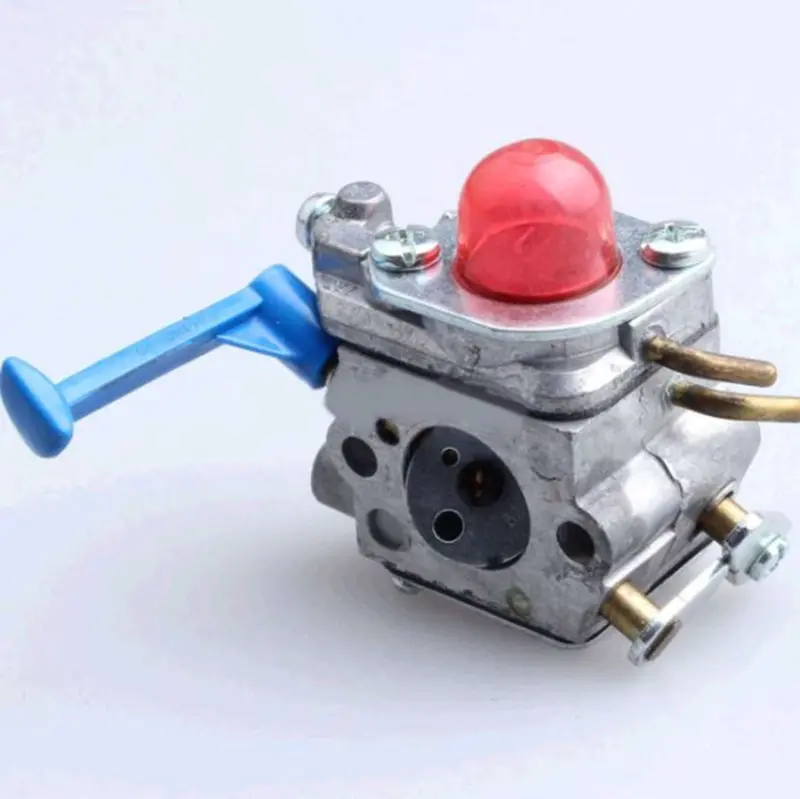

Модель выполнена в виде карбюратора в сборе с праймером, рычагом управления воздушной заслонкой, штуцерами для топливных трубок и механизмом привода дроссельной заслонки. Праймер используется при подготовке двигателя к холодному запуску, а воздушная и дроссельная заслонки управляют режимами пуска и подачи смеси при изменении нагрузки. Такая компоновка соответствует назначению детали в топливной системе совместимых мотокос.

Карбюратор работает совместно с воздушным фильтром, впускным каналом, топливными трубками и тросом газа. Поэтому результат ремонта зависит не только от самой детали: соединения должны оставаться герметичными, трубки — правильно подключенными, а привод заслонки — двигаться без заеданий. Загрязнение каналов, подсос воздуха через соединения и износ подвижных частей могут проявляться похожими симптомами, поэтому перед заменой полезно проверить состояние соседних компонентов.

Что проверить при подборе

• Модель техники: карбюратор заявлен для мотокос Husqvarna 125R и 128R.
• Посадочную часть: сравните расположение крепежных отверстий, форму впускного окна и контур прилегающей поверхности со снятой деталью.
• Органы управления: положение рычага воздушной заслонки и привода дросселя должно соответствовать компоновке вашей мотокосы.
• Подключение топлива: проверьте количество, направление и расположение штуцеров относительно топливных трубок.
• Праймер: его размещение должно обеспечивать свободный доступ после установки корпуса воздушного фильтра и других прилегающих деталей.

Даже в пределах одной модели техника разных выпусков или после предыдущего ремонта может иметь отличия в установленной топливной аппаратуре. Надежнее всего подбирать карбюратор одновременно по обозначению мотокосы и по геометрии снятой детали. Особое внимание уделите креплению, положению заслонок, точкам присоединения трубок и траектории троса газа: эти признаки непосредственно влияют на возможность корректной установки.

Установка и проверка работы

Перед монтажом очищают место прилегания и оценивают состояние прокладок, топливных трубок и воздушного фильтра. Карбюратор устанавливают без перекоса, подключают трубки в прежнем порядке и проверяют свободный ход рычагов. Негерметичное соединение между карбюратором и впуском способно вызвать нестабильные обороты, поэтому поверхности и уплотнения должны прилегать равномерно. Трубки не должны перегибаться, натягиваться или мешать перемещению органов управления.

После сборки проверяют подкачку топлива праймером, холодный запуск, холостой ход и набор оборотов без провалов. При необходимости параметры смеси и холостого хода настраивают по процедуре обслуживания конкретной модели. Карбюратор WOODMAN подходит для ремонта Husqvarna 125R/128R, когда требуется заменить изношенную или поврежденную деталь, сохранив штатную схему подключения и управления двигателем.
