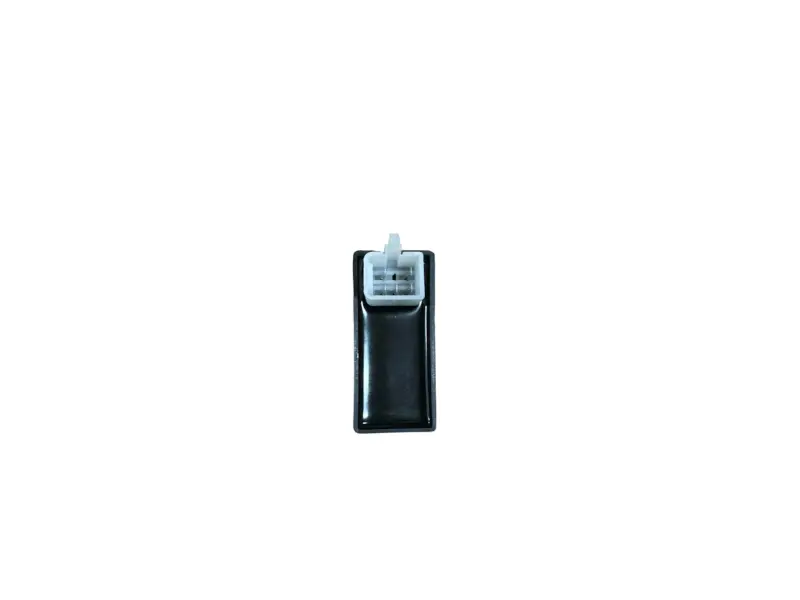

Коммутатор зажигания Honda DIO [D]

Коммутатор зажигания Honda DIO [D]

Электронный модуль предназначен для системы зажигания скутеров семейства Honda DIO. Коммутатор принимает импульс от датчика зажигания, обрабатывает его и в нужный момент управляет разрядом, который через катушку обеспечивает образование искры на свече. От исправности этого блока зависят запуск двигателя и стабильность искрообразования во время его работы.

Назначение коммутатора

В системе CDI момент искрообразования задается электронно. Сам модуль работает совместно с генератором, датчиком импульсов, катушкой зажигания, свечой, выключателем зажигания и соединительной проводкой скутера. Регулировка момента зажигания непосредственно на коммутаторе не предусмотрена: для нормальной работы требуется исправность всех связанных компонентов и правильное подключение разъема.

Коммутатор устанавливают вместо неисправного блока при ремонте штатной системы зажигания. Поводом для диагностики могут быть отсутствие искры, затрудненный запуск, внезапная остановка двигателя либо перебои, связанные с пропаданием искрообразования. Такие признаки не указывают исключительно на неисправность CDI, поэтому перед заменой проверяют свечу, катушку, датчик импульсов, питание, массу, состояние проводов и плотность контактов. Это помогает исключить покупку исправного модуля вместо детали, которая действительно стала причиной неполадки.

Как правильно подобрать

Обозначение Honda DIO охватывает несколько поколений и модификаций скутеров, использующих разные варианты коммутаторов и колодок подключения. Поэтому совместимость определяют не только по названию семейства. Перед заказом нужно сопоставить изделие со снятым блоком и разъемом проводки конкретного скутера. Значение имеют форма колодки, направляющие и фиксатор, количество посадочных ячеек, расположение задействованных контактов и схема их подключения.

• Модель скутера: уточните буквенно-цифровой индекс рамы, поскольку одного названия DIO недостаточно для точного выбора.
• Разъем: сравните геометрию корпуса колодки, положение защелки и направляющих с установленным модулем.
• Контакты: проверьте не только их количество, но и расположение проводов в соответствующих ячейках.
• Схема подключения: распиновка нового и прежнего коммутатора должна совпадать; одинаковая внешняя форма еще не подтверждает взаимозаменяемость.
• Тип зажигания: модуль подбирают под штатную конфигурацию скутера, не заменяя им блок с другой схемой питания или управления.

Установка и проверка

Перед работой выключают зажигание и отсоединяют разъем без натяжения за провода. Контакты колодки должны быть чистыми, сухими, без окисления, деформации и следов перегрева. Разъем соединяют до уверенной фиксации, а корпус размещают в предусмотренном для него месте так, чтобы проводка не была натянута или зажата соседними деталями. Подключать контакты наугад, переставлять провода без проверенной схемы либо подгонять несовместимую колодку не следует.

После монтажа проверяют наличие искры, запуск и устойчивую работу двигателя. Если неисправность сохранилась, диагностику продолжают по всей системе зажигания: новый коммутатор не компенсирует поврежденную проводку, слабое соединение массы, дефект катушки, датчика или свечи. Такой порядок подбора и установки особенно важен для Honda DIO, поскольку внешне близкие модули разных версий могут иметь неодинаковое подключение.
