Электронное зажигание с катушкой МТ, Днепр, Урал JING mod. A

Электронное зажигание с катушкой JING mod. A

Система предназначена для мотоциклов МТ, Днепр и Урал с четырехтактным двигателем объемом 650 см³. Электронный механизм управляет моментом искрообразования, а катушка преобразует поступающий импульс в высокое напряжение, необходимое для воспламенения смеси в цилиндрах. Такое исполнение выбирают при ремонте штатного зажигания, переходе от контактного механизма или замене неисправных компонентов, вызывающих затрудненный запуск и пропуски воспламенения.

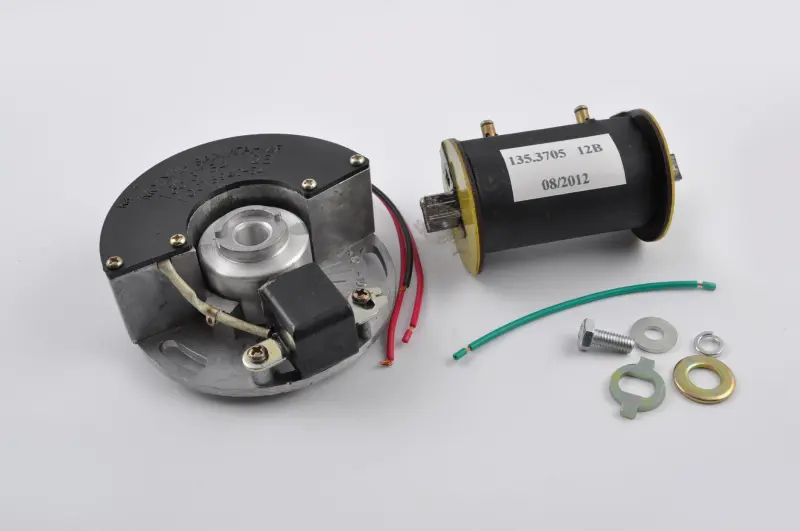

В состав конструкции входят круглое основание электронного механизма с центральной посадочной частью, выводные провода и цилиндрическая катушка. На катушке присутствуют обозначения 135.3705 и 12 В. Исполнение рассчитано на бортовую сеть соответствующего напряжения, поэтому перед покупкой необходимо проверить параметры электрооборудования конкретного мотоцикла. Модификация обозначена производителем как mod. A — это обозначение следует учитывать при сравнении с другими версиями зажигания JING.

Что проверить при подборе

Название модели мотоцикла является первым, но не единственным критерием совместимости. На технике МТ, Днепр и Урал встречаются разные годы выпуска, переделанная проводка и ранее установленные системы других типов. До установки сравните старый механизм с новым по форме основания, центральному посадочному месту, расположению крепежных точек, способу соединения с приводом и количеству выводов. Отдельно проверьте, что мотоцикл использует оборудование на 12 В и допускает применение катушки 135.3705.

• Модели техники: МТ, Днепр и Урал.
• Тип двигателя: четырехтактный, заявленный объем — 650 см³.
• Тип системы: электронное зажигание в исполнении с катушкой.
• Обозначение версии: JING mod. A.
• Обозначения катушки: 135.3705 и 12 В.

Если на мотоцикле менялась проводка, установлен другой генератор или применена нестандартная катушка, ориентироваться только на семейство модели нельзя. Сначала определите напряжение бортовой сети, назначение проводов и фактическую схему подключения. Не следует соединять выводы по цвету без проверки их назначения: после предыдущих ремонтов цвета штатной проводки могут не соответствовать первоначальной схеме.

Установка и настройка

Монтаж включает установку основания на предусмотренное место, соединение механизма с приводом, подключение катушки и проводов, а затем настройку момента зажигания. Основание необходимо закрепить без перекоса, а центральная часть должна соединяться с приводом свободно, без закусывания и заметного люфта. Провода прокладывают вдали от горячих поверхностей и движущихся деталей, не допуская натяжения возле клемм.

Контактные поверхности и разъемы перед подключением очищают от окисления. Клеммы должны сидеть плотно: ослабленное соединение способно вызвать нестабильную искру даже при исправных компонентах. После монтажа проверяют правильность подключения, надежность крепежа и момент искрообразования в соответствии с настройками конкретного двигателя. Если схема мотоцикла ранее переделывалась, установку разумно поручить специалисту по мотоэлектрике.

Когда требуется замена

Поводом для диагностики системы служат трудный запуск, перебои при наборе оборотов, пропуски воспламенения и неравномерная работа двигателя. Эти признаки могут быть связаны не только с зажиганием, поэтому до замены также проверяют свечи, высоковольтные соединения, питание и состояние проводки. JING mod. A подходит для ремонта, когда подтверждены совместимость посадочного места, напряжение 12 В и соответствие схемы подключения. Такой порядок подбора помогает установить систему без ненужной переделки креплений и проводов.
