Генератор ИЖ Планета 12 В JING

Генератор JING для ИЖ Планета с электрооборудованием 12 В

Мотоциклетный генератор предназначен для ремонта системы электроснабжения ИЖ Планета, рассчитанной на напряжение 12 В. Во время работы двигателя он обеспечивает электроэнергией зажигание, освещение и сигнализацию, а совместно с установленными на мотоцикле выпрямителем-регулятором и аккумулятором участвует в поддержании питания бортовых потребителей. Деталь выбирают для замены неисправного генератора, восстановления стабильной зарядки и устранения неполадок, связанных с выработкой электроэнергии.

Конструкция и назначение

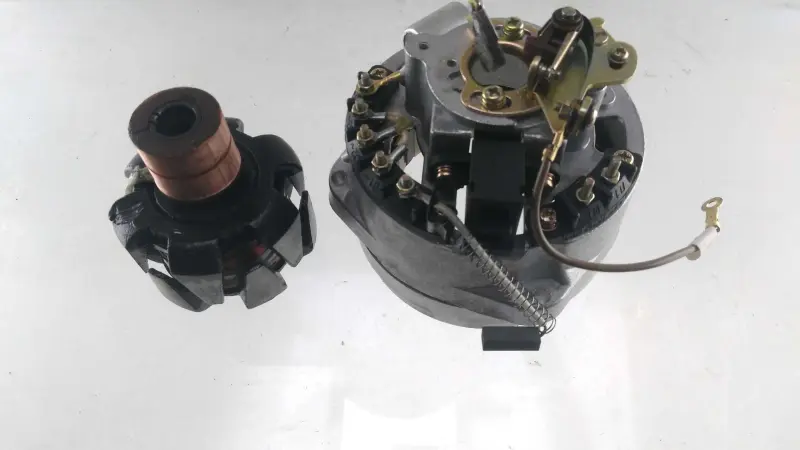

Генератор имеет раздельные статорную и роторную части. Ротор устанавливается на коленчатом валу и вращается внутри статора, а неподвижная часть закрепляется на картере двигателя. В конструкции предусмотрены контактные кольца, щеточный токосъемник, клеммы для проводов и механизм контактного зажигания. Такое исполнение соответствует устройству 12-вольтовых генераторов, применявшихся на мотоциклах семейства ИЖ Планета.

Исправный генератор необходим для нормальной работы потребителей при запущенном двигателе. Поводом для проверки и возможной замены становятся отсутствие зарядки аккумулятора, постоянное или слабое свечение контрольной лампы на средних оборотах, перебои искрообразования, повреждение обмоток, сильный износ щеток либо контактных колец. Перед заменой полезно проверить проводку, состояние соединений, щетки, выпрямитель-регулятор и аккумулятор: сходные признаки могут появляться не только из-за самого генератора.

Что проверить при подборе

• Модель мотоцикла: изделие предназначено для ИЖ Планета; название семейства без номера модификации недостаточно для выбора.
• Напряжение: генератор рассчитан на 12-вольтовое электрооборудование и не должен подбираться вместо 6-вольтовой версии только по внешнему сходству.
• Крепление статора: сравните расположение точек фиксации, форму основания и посадку в картере со снятой деталью.
• Посадка ротора: должны совпасть способ установки на коленчатый вал, положение шпонки и крепеж.
• Подключение: сверьте количество и расположение клемм, выводов обмоток, щеточного узла и провода массы.
• Зажигание: проверьте исполнение прерывателя, конденсатора и кулачкового механизма, поскольку на мотоциклах после переделки может использоваться другая конфигурация.

Особенно внимательно следует подбирать генератор для мотоцикла, который ранее переводили с 6 на 12 В, оснащали другим регулятором или переделывали под электронное зажигание. В таком случае одной принадлежности к семейству ИЖ Планета недостаточно: фактическая конфигурация установленного оборудования важнее года выпуска и внешнего вида мотоцикла.

Установка и обслуживание

Монтаж выполняют при отключенном аккумуляторе. Посадочные поверхности очищают от загрязнений, затем устанавливают статор и ротор без перекоса, проверяют надежность крепежа и подключают провода по схеме конкретной модификации. Проводку нельзя прокладывать рядом с вращающимися деталями или зажимать крышкой. После сборки проверяют свободное вращение ротора, контакт щеток с кольцами, состояние клемм и отсутствие касания между ротором и статором.

Если на мотоцикле сохранено контактное зажигание, после монтажа требуется выставить зазор прерывателя и момент зажигания по инструкции к конкретной модели. Затем контролируют работу лампы зарядки и напряжение на аккумуляторе при разных оборотах. Периодический осмотр щеток, контактных колец, клемм и проводов помогает вовремя обнаружить износ или ослабление соединений. Генератор JING подойдет для ремонта ИЖ Планета при подтвержденном совпадении 12-вольтового исполнения, креплений, посадки ротора и схемы подключения.
