Редуктор мотокосы WOODMAN для STIHL FS 55

Редуктор мотокосы WOODMAN для STIHL FS 55

Нижний редуктор предназначен для ремонта мотокосы STIHL FS 55. Он устанавливается на конце штанги, принимает вращение от приводного вала и передает его режущей гарнитуре. От состояния этой детали зависит нормальная передача крутящего момента к косильной головке или другому разрешенному для конкретной комплектации режущему инструменту.

Редуктор востребован при восстановлении нижней части мотокосы, когда установленная деталь повреждена, имеет недопустимый люфт, работает с посторонним шумом либо не обеспечивает стабильное вращение режущей гарнитуры. Такие признаки требуют проверки не только самого редуктора, но также приводного вала, посадки на штанге и крепежных деталей. Замена будет результативной, если остальные сопряженные части исправны и правильно соединяются с новым корпусом.

Что проверить при выборе

Обозначение FS 55 является основным ориентиром совместимости, однако перед заказом необходимо учитывать исполнение конкретной мотокосы. У техники одной серии могут различаться отдельные детали крепления и режущей оснастки. Надежнее всего снять старый редуктор и последовательно сопоставить его конструкцию с новой деталью.

• Посадка на штангу. Сравните форму и фактический размер посадочного места, чтобы корпус устанавливался без чрезмерного усилия и фиксировался без зазора.
• Соединение с приводным валом. Профиль и глубина входного соединения должны соответствовать валу мотокосы; несовпадение не позволяет правильно передать вращение.
• Выходная сторона. Проверьте конструкцию выходного вала, опорных деталей и крепления используемой режущей гарнитуры.
• Расположение крепежа. Сопоставьте зажимную часть корпуса, положение стяжного болта и точки установки защитного кожуха.
• Общая геометрия. Угол и взаимное положение корпуса, штанги и режущей части должны повторять конфигурацию демонтированной детали.

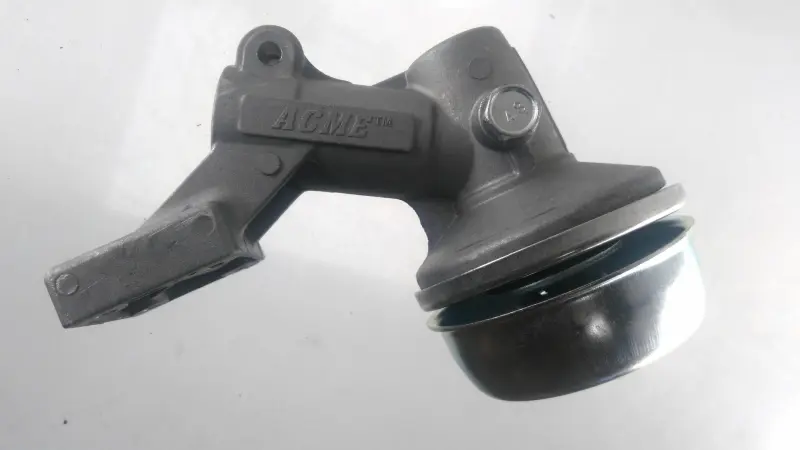

Корпус редуктора выполнен как единая угловая сборка с зажимной частью для крепления на штанге и круглой выходной частью. Такая компоновка соответствует месту установки нижнего редуктора FS 55. При подборе ориентируйтесь именно на все сопрягаемые поверхности, а не только на название модели.

Установка и проверка после ремонта

Перед работой двигатель должен быть остановлен, а режущая гарнитура — снята в соответствии с инструкцией мотокосы. Очистите конец штанги, осмотрите приводной вал и убедитесь, что его профиль не деформирован. Редуктор устанавливают без ударной нагрузки: вал должен войти в ответное соединение, после чего корпус выставляют в правильном положении и закрепляют. Способ затяжки и допустимое усилие выбирают по сервисным требованиям к конкретной версии FS 55.

При обратной сборке необходимо сохранить предусмотренный набор опорных шайб, тарелок, гаек и других деталей крепления режущего инструмента. Руководство STIHL отдельно указывает, что состав такого крепежа зависит от установленной режущей гарнитуры. Используйте только разрешенное сочетание головки или ножа, защитного кожуха, рукоятки и подвесной системы. После монтажа проверните выходную часть вручную при остановленном двигателе: движение должно быть свободным, без заклинивания и заметного бокового люфта. Затем проверьте надежность креплений и отсутствие контакта гарнитуры с кожухом.

Обслуживание редуктора

Редуктор нуждается в контроле смазки по регламенту мотокосы. В руководстве для семейства STIHL FS 55 предусмотрена проверка ее уровня примерно через каждые 25 часов эксплуатации через резьбовую пробку корпуса. Полость нельзя заполнять полностью; применяют предназначенную для редукторов мотокос смазку и соблюдают указанное производителем количество. Периодически также проверяйте затяжку доступного крепежа, состояние режущей гарнитуры и отсутствие нового люфта.

Редуктор WOODMAN подходит для ремонта STIHL FS 55 при полном совпадении посадки на штангу, соединения с валом и крепления режущей части. Тщательное сравнение со снятой деталью до установки помогает избежать несовместимости и восстановить нормальную передачу вращения в нижней части мотокосы.
