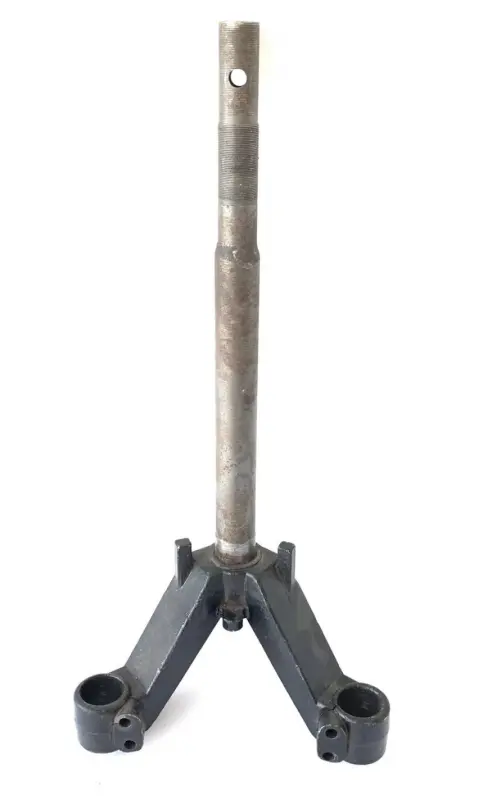

Траверса рулевой колонки VICTORY PLT

Траверса рулевой колонки VICTORY PLT

Траверса VICTORY PLT предназначена для восстановления передней части рулевого механизма скутера соответствующей модели. Деталь объединяет нижнюю поперечину с центральным рулевым стержнем и служит основанием для установки двух перьев передней вилки. Через нее в единую конструкцию соединяются рулевая колонка, вилка и переднее колесо, поэтому точность подбора особенно важна при ремонте после повреждения штатной детали или выявления отклонений в геометрии передней части.

Назначение и конструкция

Центральный стержень устанавливается в рулевую колонку рамы и взаимодействует с ее подшипниками. В верхней части стержня предусмотрены резьбовой участок и поперечное отверстие. Нижняя поперечина имеет два разнесенных цилиндрических посадочных места для перьев вилки. Возле них расположены дополнительные крепежные проушины, а рядом с основанием стержня — конструктивные упоры. Такое исполнение соответствует нижней траверсе скутерной передней вилки и определяет взаимное положение элементов рулевого механизма.

Траверсу заменяют при изгибе стержня или поперечины, повреждении посадочных мест, нарушении резьбы либо после удара, повлиявшего на соосность вилки и рулевой колонки. Симптомами для проверки могут быть затрудненный поворот руля, сохранение перекоса переднего колеса после регулировки, неравномерное положение перьев или люфт в области рулевой колонки. Такие признаки не всегда вызваны только траверсой, поэтому перед ремонтом также осматривают подшипники, раму, вилку, ось и крепеж.

Что сравнить при подборе

• Исполнение техники: обозначение VICTORY PLT должно соответствовать модели и конкретной модификации скутера.
• Геометрию поперечины: сравните форму плеч, расстояние между посадочными местами вилки и их положение относительно центрального стержня.
• Рулевой стержень: проверьте его общую длину, диаметры отдельных участков, расположение посадок под подшипники, длину резьбовой зоны и положение поперечного отверстия.
• Крепление вилки: диаметры цилиндрических посадок должны соответствовать перьям, а боковые проушины — штатному крепежу.
• Упоры и дополнительные точки крепления: их количество, ориентация и положение должны совпадать с демонтированной траверсой.

Одного совпадения названия модели недостаточно, если техника выпускалась в нескольких версиях. Перед заказом измерьте снятую деталь и сопоставьте все посадочные параметры. Особое внимание уделите расстоянию между центрами отверстий под перья, высоте стержня, диаметрам подшипниковых участков и типу верхнего крепления. Эти параметры нельзя компенсировать обычной регулировкой во время сборки.

Установка и проверка после ремонта

Монтаж выполняют при разгруженной передней части скутера. До сборки очищают и осматривают посадочные поверхности, проверяют состояние рулевых подшипников, уплотнений, крепежа и перьев вилки. Стержень устанавливают в рулевую колонку в штатной последовательности, после чего регулируют подшипники по требованиям сервисной документации конкретной модели. Затем фиксируют элементы вилки, восстанавливают крепления передней части и проверяют взаимное положение руля и колеса.

После сборки руль должен перемещаться по всему диапазону плавно, без заеданий и ощутимого люфта. Перья вилки должны находиться параллельно и без напряжения входить в свои посадочные места. Если детали приходится стягивать крепежом с заметным усилием или отверстия не совмещаются, сборку прекращают и повторно проверяют размеры и геометрию. Траверса VICTORY PLT подходит для целевого ремонта только при полном совпадении конструкции со штатной деталью.
