Коммутатор-стабилизатор СОВЕК БКС-94 12 В 90 Вт для Минск, Восход

Коммутатор-стабилизатор СОВЕК БКС-94 12 В 90 Вт

Блок предназначен для 12-вольтовых мотоциклов Минск и Восход с одноцилиндровым двигателем и соответствующей системой зажигания. Он объединяет две функции: участвует в формировании искры для воспламенения топливной смеси и стабилизирует напряжение бортовой сети. Такое назначение делает исправность коммутатора важной для запуска двигателя, устойчивого искрообразования и работы подключённого электрооборудования в предусмотренном изготовителем режиме.

Исполнение БКС-94 также встречается под обозначением 94.3734. Блок рассчитан на систему 12 В с обозначением мощности 90 Вт и применяется совместно с генераторами переменного напряжения 43.3701, 43А.3701 либо их совместимыми аналогами. Для заявленного исполнения указан диапазон стабилизации 11,5–14,5 В, а искрообразование поддерживается при частоте вращения ротора генератора от 400 до 7500 об/мин. Эти параметры необходимо рассматривать вместе: совпадения только марки мотоцикла недостаточно для правильного подбора.

Конструкция и назначение блока

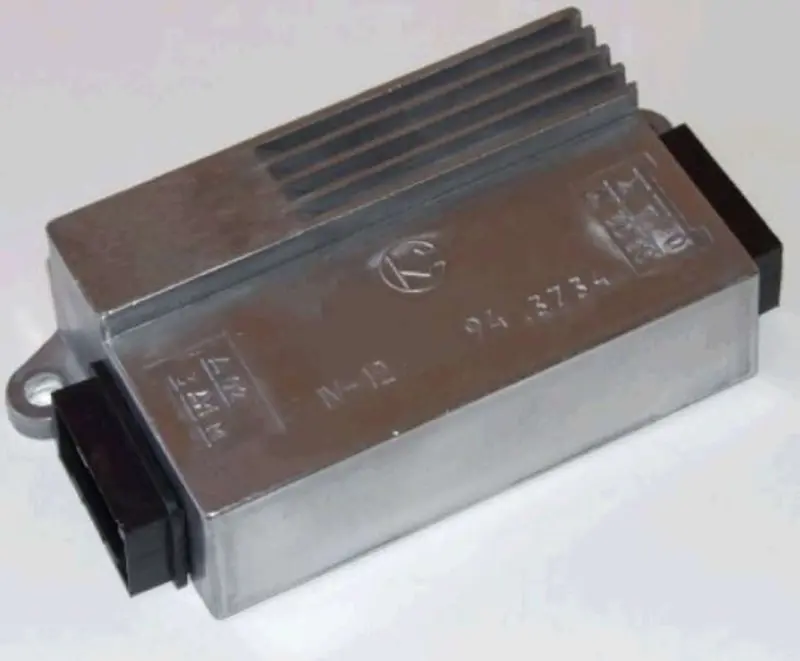

Электронная часть размещена в металлическом прямоугольном корпусе. На верхней стороне предусмотрены продольные рёбра, по краям расположены разъёмные колодки, а выступ с отверстием служит точкой крепления. Такая компоновка рассчитана на установку блока в штатном месте мотоцикла без свободного перемещения корпуса. При монтаже разъёмы должны подключаться в соответствии со схемой конкретной модификации, без перестановки проводов по внешнему сходству колодок.

Коммутатор используют при ремонте зажигания, когда старый блок не формирует управляющие импульсы должным образом либо не обеспечивает требуемую стабилизацию напряжения. Однако похожие симптомы могут возникать из-за генератора, катушки зажигания, проводки, соединений или плохого контакта с массой. До установки нового блока следует проверить состояние этих компонентов: это помогает исключить повторение неисправности и не заменять исправную деталь без необходимости.

Что проверить при выборе

• Напряжение системы: мотоцикл должен иметь исполнение на 12 В; блок не следует выбирать для версии с другим номиналом.
• Обозначение: для этой позиции используются БКС-94 и 94.3734. Сверять нужно именно тип штатного блока и схему подключения.
• Мощность генератора: исполнение относится к варианту 90 Вт. Одного совпадения формы корпуса недостаточно.
• Тип генератора: подтверждена работа с 43.3701, 43А.3701 и совместимыми с ними генераторами переменного напряжения.
• Разъёмы и контакты: необходимо сравнить геометрию колодок, число задействованных выводов, их обозначения и назначение каждого провода.
• Крепление: перед монтажом следует сопоставить расположение блока, доступное место, ориентацию разъёмов и крепёжную точку.

Установка и проверка после монтажа

Подключение выполняют по штатной схеме мотоцикла. Колодки должны входить без перекоса и чрезмерного усилия, контакты — быть чистыми и плотно удерживаться в корпусах разъёмов, а проводка — не натягиваться возле блока. Металлический корпус закрепляют через предусмотренное отверстие так, чтобы он не соприкасался с подвижными деталями и не нагружал провода своим весом.

После установки проверяют запуск двигателя, устойчивость искрообразования и напряжение бортовой сети на разных режимах работы. Если конфигурация мотоцикла была переделана, установлен иной генератор или изменена проводка, совместимость определяют по схеме всей системы, а не только по названиям Минск или Восход. Такой порядок подбора особенно важен для техники прошлых лет, где за время эксплуатации могли заменить отдельные компоненты зажигания.

Основные характеристики

• тип: электронный коммутатор-стабилизатор;
• исполнение: БКС-94 / 94.3734;
• бренд: СОВЕК;
• номинальная система: 12 В;
• обозначение мощности: 90 Вт;
• применение: 12-вольтовые мотоциклы Минск и Восход с подходящей конфигурацией зажигания;
• назначение: искрообразование и стабилизация напряжения.
