Катушка зажигания СовеК 135.3705М для ИЖ Юпитер, 6/12 В, БСЗ/МСЗ

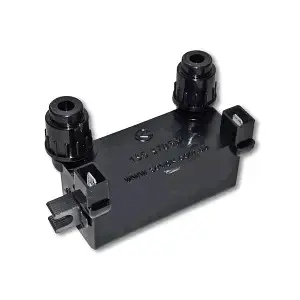

Катушка зажигания СовеК 135.3705М для ИЖ Юпитер

Катушка предназначена для мотоциклов семейства ИЖ Юпитер с электронным зажиганием БСЗ или МСЗ и генератором на 6 либо 12 В. Она принимает импульс от системы управления зажиганием, повышает напряжение и подает его к свечам. Исправность этой детали напрямую влияет на образование искры, поэтому ее устанавливают при ремонте штатной системы, переходе с контактного зажигания на электронное или замене катушки с поврежденным корпусом, выводами либо обмотками.

Модель 135.3705М рассчитана на работу с двухцилиндровым двигателем и имеет два высоковольтных вывода. Такая компоновка позволяет подключить свечные провода обоих цилиндров к одной катушке. Для первичного подключения предусмотрены отдельные низковольтные контакты. Специальные кронштейны предназначены для монтажа на штатное место рамы ИЖ Юпитер, что упрощает размещение детали без изготовления отдельного держателя.

Назначение и рабочие параметры

Катушка применяется вместе с микропроцессорной системой 1147.3734 для ИЖ Юпитер и совместима с бортовым оборудованием мотоциклов этой серии, оснащенных генераторами на 6 и 12 В. Номинальное питание модели составляет 6 или 12 В, допустимый рабочий диапазон питания — от 5 до 16 В. Сопротивление первичной обмотки заявлено на уровне 0,80±0,05 Ом, ток разрыва — 4 А. Вторичное напряжение составляет не менее 18 кВ при 25 °C и не менее 16 кВ при 85 °C при указанных производителем условиях измерения.

• Два высоковольтных вывода: обеспечивают подключение свечных проводов двухцилиндрового двигателя ИЖ Юпитер.
• Работа с генераторами 6 и 12 В: позволяет использовать одну модель катушки на соответствующих модификациях мотоцикла без выбора отдельной версии по номиналу генератора.
• Штатные монтажные кронштейны: помогают закрепить корпус на предусмотренном месте рамы и сохранить правильное расположение подключений.
• Исполнение для электронного зажигания: рассчитано на совместную работу с БСЗ и микропроцессорными системами СовеК.

Как проверить совместимость

Перед выбором уточните модель мотоцикла, тип установленного зажигания и напряжение генератора. Эта катушка предназначена именно для электронных систем ИЖ Юпитер; ее нельзя подбирать только по внешнему сходству с деталями для контактного зажигания. Сопоставьте с прежней катушкой количество высоковольтных выходов, расположение низковольтных контактов, схему соединения и форму крепежных кронштейнов. Габариты модели не превышают 97×45×58 мм, масса — 0,25 кг, поэтому при нестандартно переделанной раме или измененном месте монтажа следует заранее проверить свободное пространство.

Установка и диагностика

Монтаж выполняют при отключенном питании, соблюдая схему конкретной БСЗ или МСЗ. Корпус фиксируют кронштейнами без перекоса, низковольтные провода подключают к соответствующим контактам, а свечные провода надежно устанавливают в высоковольтные выводы. Контакты должны быть чистыми и плотно закрепленными: ослабленное соединение способно вызвать перебои, нагрев и нестабильное искрообразование. Высоковольтные провода прокладывают без сильных перегибов и натяжения, вдали от подвижных и заметно нагревающихся деталей.

Поводом для проверки катушки служат затрудненный запуск, пропуски воспламенения, неустойчивая работа двигателя или исчезновение искры после прогрева. Однако похожие признаки могут возникать из-за свечей, колпачков, проводки, плохих контактов, коммутатора или датчика системы. До замены полезно проверить эти компоненты и убедиться, что питание и управляющий импульс поступают корректно. При подтвержденной неисправности катушка 135.3705М восстанавливает штатное подключение электронного зажигания ИЖ Юпитер с двумя свечными линиями.
