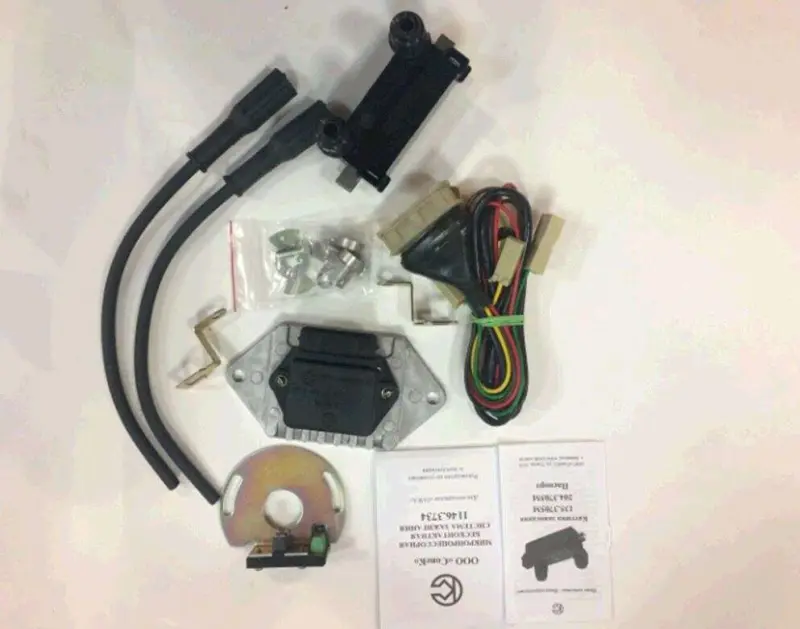

Микропроцессорное бесконтактное зажигание СОВЕК 1146.3734 с катушкой 135.3705М для JAWA 6/12 В

Микропроцессорное зажигание СОВЕК для мотоциклов JAWA

Комплект предназначен для замены штатного контактного зажигания на мотоциклах семейства JAWA с генератором на 6 или 12 В. Система 1146.3734 использует оптический датчик и микропроцессорный блок: датчик вместе с модулятором формирует управляющие импульсы, а блок обрабатывает их, выбирает момент искрообразования в соответствии с частотой вращения двигателя и управляет током первичной обмотки катушки. В этот вариант поставки входит катушка 135.3705М, рассчитанная на совместную работу с электронным зажиганием JAWA.

Система рассчитана на бортовую сеть с заземленным минусом аккумулятора. Номинальное напряжение питания составляет 6–12 В, а бесперебойное искрообразование поддерживается при изменении напряжения в сети от 5 до 16 В и частоте вращения коленчатого вала до 8000 об/мин. Автоматическое изменение угла опережения в зависимости от оборотов помогает двигателю устойчиво работать в штатных режимах. Предусмотрено ограничение величины и продолжительности тока через первичную обмотку: это защищает катушку от перегрева и замедляет разряд аккумулятора при включенном зажигании.

Состав и практические особенности

• Микропроцессорный блок 1146.3734 обрабатывает сигнал оптического датчика и формирует требуемый момент искрообразования.
• Оптический датчик с установочным кронштейном заменяет штатный прерыватель и не требует регулировки контактной группы.
• Модулятор и шпоночная втулка устанавливаются вместо кулачка прерывателя и задают положение для формирования импульса.
• Катушка 135.3705М предназначена для электронных систем JAWA с генератором на 6 или 12 В и создает высоковольтные импульсы для свечей.
• Жгут, высоковольтные провода и монтажные детали позволяют собрать систему из согласованных компонентов без подбора основных соединительных частей по отдельности.
• Три графика опережения дают возможность выбрать предусмотренный изготовителем режим подключением соответствующего провода; без дополнительного соединения используется оптимальный график по умолчанию.

Что проверить перед выбором

Комплект выбирают для мотоцикла JAWA с 6- или 12-вольтовым генератором, аккумуляторной бортовой сетью и минусом, соединенным с массой. Перед монтажом следует проверить состояние аккумулятора, замка зажигания, свечей, разъемов и массы рамы: недостаточное питание или ненадежное соединение способны нарушить искрообразование даже при исправных компонентах. Также нужно сопоставить место штатного прерывателя, возможность установки датчика и модулятора, расположение катушки и маршрут прокладки проводов. Систему нельзя эксплуатировать со снятой клеммой аккумулятора.

Установка и настройка

При установке штатный прерыватель и его кулачок демонтируют. Кронштейн оптического датчика закрепляют на месте прерывателя, а шпоночную втулку и модулятор устанавливают на вал. Модулятор должен проходить посередине зазора датчика и не касаться его при вращении. Блок закрепляют на раме с надежным соединением корпуса с массой, после чего подключают датчик, катушку, питание и высоковольтные провода по схеме руководства. Защитные колпачки оптического датчика снимать не следует: они препятствуют попаданию внутрь грязи и масла.

Начальную установку момента выполняют по верхней мертвой точке и индикаторному светодиоду блока, затем положение датчика уточняют согласно руководству. После монтажа проверяют наличие искры и только после этого запускают двигатель. Во время обслуживания контролируют крепление низковольтных и высоковольтных проводов, чистоту приборов, положение модулятора в зазоре датчика и надежность фиксации всех компонентов. Такой комплект подходит для ремонта или перехода JAWA с контактного механизма на микропроцессорное управление моментом искрообразования.
