Электронный прерыватель поворотов СОВЕК ПЭ-1, 12 В, для Минск, мопедов и мотоблоков

Электронный прерыватель поворотов СОВЕК ПЭ-1 на 12 В

Прерыватель ПЭ-1 управляет миганием ламп указателей поворота на мотоциклах «Минск», мопедах и мотоблоках с генератором переменного тока номинальным напряжением 12 В. Электронная схема формирует повторяющиеся импульсы, благодаря которым выбранные указатели загораются и гаснут с заданным интервалом. Деталь подходит для ремонта штатной световой сигнализации, когда поворотники перестали мигать, включаются нестабильно либо работают неправильно при изменении оборотов двигателя.

Особенности работы ПЭ-1

Электронное исполнение отличает ПЭ-1 от термомеханических прерывателей. Частота переключения не привязана к оборотам двигателя и генератора, температуре окружающего воздуха, включению фары или сигнальных приборов. Она также не изменяется из-за количества ламп в подключенной нагрузке. Это позволяет указателям сохранять стабильный режим при разных условиях эксплуатации техники.

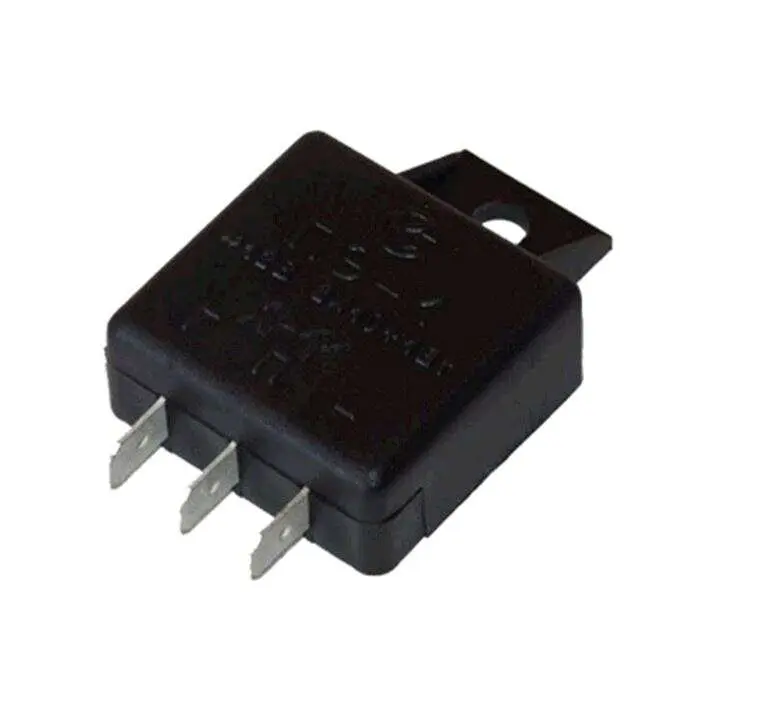

ПЭ-1 поддерживает работу указателей в режиме аварийной сигнализации и имеет защиту от короткого замыкания в проводке сигнальных ламп. В процессе эксплуатации прерывателю не требуется специальное техническое обслуживание. Закрытый черный корпус снабжен отдельным крепежным ушком с отверстием, а подключение выполняется через три плоских ножевых вывода. Такая компоновка должна совпадать с посадочным местом и разъемами конкретной техники.

Практические преимущества

• Электронное формирование импульсов поддерживает равномерное мигание при изменении оборотов двигателя и условий работы генератора.
• Независимость частоты от включения фары и сигнальных приборов помогает сохранить предсказуемую работу поворотников при изменении нагрузки бортовой сети.
• Защита от короткого замыкания в проводке ламп снижает риск повреждения самого прерывателя при соответствующей неисправности.
• Поддержка аварийной сигнализации позволяет использовать ПЭ-1 в предусмотренном конструкцией техники общем режиме мигания указателей.
• Отсутствие регламентного обслуживания упрощает дальнейшую эксплуатацию установленной детали.

Как проверить совместимость

Для правильного подбора недостаточно учитывать только напряжение 12 В. ПЭ-1 рассчитан на технику с генератором переменного тока, поэтому сначала следует уточнить тип генератора и схему подключения поворотников. Затем необходимо сопоставить модель прежнего прерывателя, назначение каждого контакта, количество и форму выводов, расположение разъемов, форму корпуса и точку крепления. У этой версии три плоских контакта и выступающее ушко под крепеж. Совпадение внешней формы без совпадения распиновки не подтверждает взаимозаменяемость.

Заявленное применение включает мотоциклы «Минск», мопеды и мотоблоки с подходящей 12-вольтовой системой указателей. Название модели техники само по себе не заменяет проверку проводки: на машинах разных годов и после предыдущих ремонтов могут использоваться иные прерыватели, разъемы либо измененная схема. Перед заказом удобно снять установленную деталь и последовательно сравнить ее модель, три контактных вывода, способ крепления и тип питания.

Установка и проверка после замены

На мотоцикле «Минск» прерыватель размещается на раме под топливным баком и закрепляется штатными деталями. Подключать контакты следует по схеме конкретной модели техники, соблюдая назначение выводов; ориентироваться только на их взаимное расположение нельзя. Корпус необходимо зафиксировать так, чтобы крепление удерживало деталь, а провода не натягивались и не касались нагревающихся или подвижных частей.

После монтажа проверяют левую и правую стороны, устойчивость интервала мигания при разных оборотах двигателя, а при наличии предусмотренного режима — одновременную работу аварийной сигнализации. Если новый прерыватель не запускает лампы или они работают неправильно, следует проверить распиновку, разъемы, проводку, сами лампы и соответствие генератора требованиям ПЭ-1. Такой порядок помогает отличить неисправность прежнего реле от дефекта в других компонентах системы указателей.
