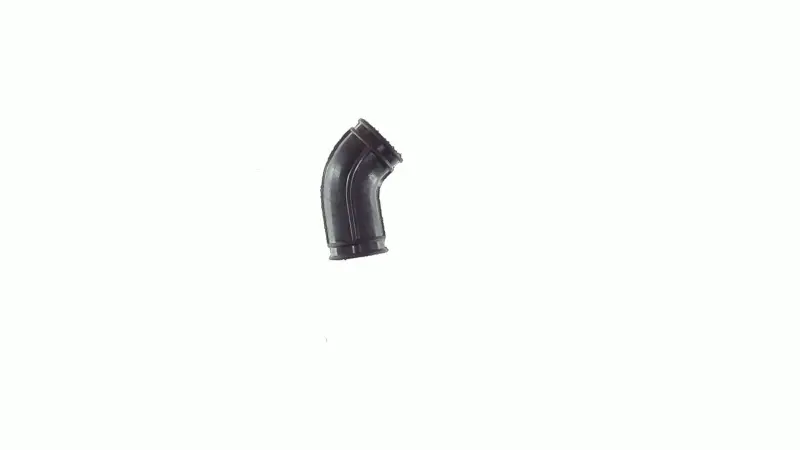

Патрубок воздушного фильтра МТ, Днепр, короткий SKY

Короткий патрубок воздушного фильтра SKY для МТ и Днепр

Патрубок предназначен для воздуховода мотоциклов семейства Днепр МТ с четырехтактным двигателем объемом 650 см³. Деталь устанавливается между корпусом воздушного фильтра и карбюратором, направляя уже очищенный воздух во впуск. Это короткое исполнение длиной около 11 см: его выбирают для той стороны воздуховода, где расстояние между точками подключения соответствует укороченному патрубку.

Деталь не фильтрует воздух самостоятельно. Ее задача — сформировать закрытый канал после фильтра и сохранить штатное соединение с карбюратором. Трещины, разрывы и неплотное прилегание в этой зоне позволяют воздуху проходить в обход предусмотренного пути. Поэтому состояние патрубка непосредственно влияет на герметичность впуска и защиту карбюратора и двигателя от пыли.

Конструкция и назначение

Патрубок имеет изогнутую форму, черный корпус и расширенные посадочные участки на обоих концах. Такой профиль позволяет соединить расположенные под углом элементы воздуховода без резкого перегиба канала. Формованные кольцевые пояски возле концов помогают правильно расположить крепежные зажимы, если они предусмотрены штатной конструкцией мотоцикла. Зажимы в состав позиции не заявлены.

Короткий и длинный патрубки для Днепр МТ продаются как разные детали, поэтому одно лишь совпадение модели мотоцикла недостаточно. Перед заказом необходимо определить, какой вариант установлен на нужной стороне, и сопоставить новую деталь со снятой.

Что проверить при подборе

• Исполнение: это короткий вариант SKY длиной приблизительно 11 см, а не длинный патрубок из той же системы.
• Форма: сравните направление изгиба, взаимное положение концов и доступное пространство рядом с фильтром и карбюратором.
• Посадочные места: наружные размеры штуцеров должны соответствовать внутренним посадочным зонам патрубка. Точные диаметры для этой позиции не заявлены, поэтому надежнее измерить снятую деталь и места подключения.
• Конфигурация мотоцикла: проверьте, что на технике сохранены совместимые корпус фильтра, карбюратор и способ крепления. Нештатные компоненты могут изменить требуемую длину и геометрию воздуховода.

При сравнении со старым патрубком учитывайте его возможную деформацию. Деталь, долго работавшая возле двигателя, может потерять первоначальную форму, вытянуться на концах или стать жестче. Для выбора важны не только общая длина, но и глубина посадки с каждой стороны, угол изгиба и отсутствие натяжения после соединения.

Установка и проверка

Перед монтажом очистите наружные поверхности штуцеров от пыли и остатков старых отложений. Осмотрите края новой детали: они должны садиться ровно, без подворачивания и перекоса. Надевайте патрубок до штатного положения, не растягивая его между соединениями. Если применяются зажимы, размещайте их на посадочных участках так, чтобы они равномерно обжимали соединение и не смещались на изгиб.

После сборки убедитесь, что патрубок не касается острых кромок, не пережат соседними деталями и не складывается внутри поворота. Проверьте обе посадки по окружности. При работающем двигателе соединение должно оставаться неподвижным, а воздуховод — сохранять форму без втягивания стенок и раскрытия краев.

Когда требуется замена

Основаниями для замены служат сквозные трещины, надрывы возле посадочных зон, затвердевание корпуса, потеря формы и слабое удержание на штуцерах. Временное стягивание поврежденного участка не восстанавливает правильную геометрию и плотность соединения. Новый короткий патрубок SKY подходит для обслуживания штатного воздуховода МТ и Днепр, когда размеры, изгиб и точки подключения совпадают со снятой деталью.
