ЦПГ MSU Yamaha Cygnus 125 4KP, Ø52,40 мм, палец 15 мм

Цилиндро-поршневая группа MSU для Yamaha Cygnus 125 4KP

ЦПГ предназначена для ремонта двигателя скутера Yamaha Cygnus 125 с обозначением 4KP. Основные параметры подбора — диаметр цилиндра и поршня 52,40 мм и поршневой палец диаметром 15 мм. Эти значения необходимо сверить до разборки или непосредственно с установленными деталями: одинаковый рабочий объем двигателя сам по себе не подтверждает совместимость разных поколений и модификаций Cygnus.

Цилиндр направляет движение поршня, а поршневые кольца уплотняют пространство над ним во время тактов двигателя. Поршень через палец соединяется с шатуном и передает усилие на кривошипно-шатунный механизм. Состояние этих деталей связано с компрессией, запуском двигателя, устойчивостью его работы и расходом масла. Установка согласованной группы позволяет заменить сразу несколько сопряженных деталей, которые работают в постоянном контакте и изнашиваются совместно.

Что входит в набор

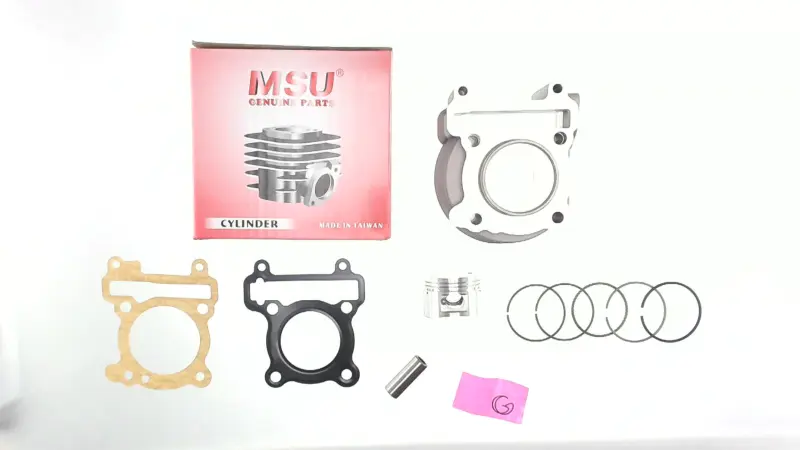

Набор включает цилиндр, поршень, поршневой палец, кольца и прокладки. Такая конфигурация подходит для комплексного ремонта цилиндро-поршневой части двигателя. Перед началом работ следует разложить детали и сопоставить их со снятым узлом: проверить форму цилиндра и его посадочных поверхностей, расположение каналов и крепежных отверстий, очертания прокладок, конструкцию поршня и диаметр пальца.

Когда требуется замена ЦПГ

Основанием для диагностики служат падение компрессии, затрудненный запуск, снижение тяги, повышенный расход масла, дымность, посторонний механический шум или следы повреждений после разборки. На цилиндре и поршне проверяют задиры и выраженную выработку, на кольцах — износ и потерю подвижности, на канавках поршня — повреждения и загрязнение. Решение о замене принимают после дефектовки и измерений, поскольку похожие симптомы могут быть связаны также с головкой цилиндра, клапанным механизмом, уплотнениями или системой питания.

Проверка совместимости

• Модель: Yamaha Cygnus 125.
• Обозначение: 4KP.
• Диаметр: 52,40 мм.
• Диаметр поршневого пальца: 15 мм.
• Тип детали: цилиндро-поршневая группа для двигателя скутера.

При подборе нельзя ориентироваться только на название Yamaha Cygnus 125. У разных версий могут отличаться цилиндр, поршень, крепление, каналы и прокладки. Сверьте код модификации двигателя, диаметр цилиндра, размер пальца, форму основания и расстояние между крепежными отверстиями. Если старый цилиндр подвергался расточке или в двигатель ранее устанавливали нестандартные детали, сначала определите фактические размеры сопряжений.

Рекомендации по установке

Монтаж выполняют на чистом двигателе после удаления остатков прежних прокладок и загрязнений с посадочных плоскостей. До сборки проверяют состояние шатуна, его верхней головки, головки цилиндра, крепежа и сопрягаемых поверхностей. Кольца устанавливают в предназначенные для них канавки без перекручивания и чрезмерного растяжения; расположение их замков выбирают по требованиям ремонтной документации конкретного двигателя. Поршень необходимо сориентировать правильно относительно двигателя, а палец и фиксирующие детали — установить без повреждения посадочных мест.

Крепеж затягивают в установленной производителем последовательности и с предусмотренным моментом. После сборки проверяют свободное перемещение механизма вручную, правильность фаз газораспределения, уровень масла и отсутствие утечек. Первый запуск проводят только после контрольной проверки сборки. ЦПГ MSU Ø52,40 мм с пальцем 15 мм подходит для ремонта Yamaha Cygnus 125 4KP при полном совпадении перечисленных параметров.
