ЦПГ MSU для Yamaha Majesty 125 Ø53,5 мм, палец 15 мм

Цилиндро-поршневая группа MSU для Yamaha Majesty 125

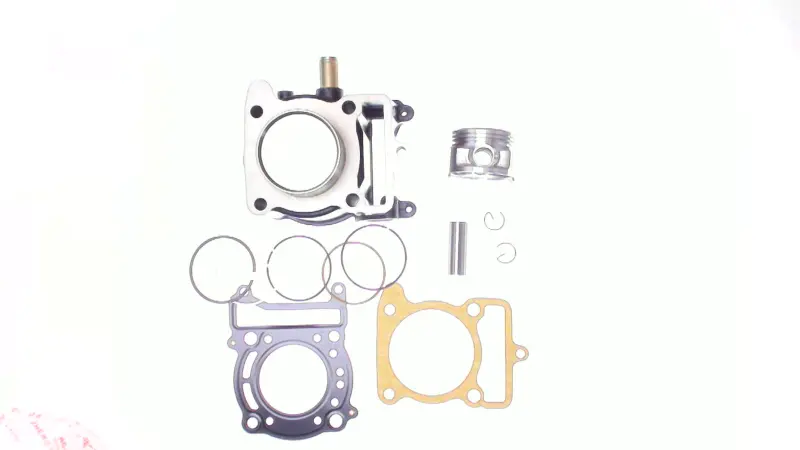

Комплект предназначен для ремонта четырехтактного двигателя скутера Yamaha Majesty 125. В него входят основные детали верхней части двигателя: цилиндр, поршень, комплект поршневых колец, поршневой палец со стопорными кольцами, прокладка головки и прокладка основания цилиндра. Такое исполнение удобно при комплексной замене изношенной ЦПГ, когда требуется восстановить правильное перемещение поршня, уплотнение камеры сгорания и соединение поршня с шатуном.

Версия имеет указанный размер цилиндра Ø53,5 мм и рассчитана на поршневой палец диаметром 15 мм. Эти параметры относятся к основным критериям подбора, однако для установки одного совпадения по названию модели недостаточно. Перед заказом необходимо определить точную модификацию двигателя, измерить цилиндр и палец снятой группы, сопоставить форму поршня, расположение его канавок, высоту цилиндра, конфигурацию крепежных отверстий, каналов и посадочных поверхностей.

Назначение деталей комплекта

• Цилиндр образует направляющую поверхность для хода поршня и задает геометрию зоны, в которой происходит сжатие рабочей смеси.
• Поршень и кольца работают совместно: кольца уплотняют зазор между поршнем и стенкой цилиндра, участвуют в сохранении компрессии и контроле масла.
• Поршневой палец Ø15 мм соединяет поршень с шатуном, а два стопорных кольца удерживают палец в предусмотренном положении.
• Две прокладки предназначены для сопряжения цилиндра с картером и головкой. Они устанавливаются на подготовленные плоскости при сборке двигателя.

Когда требуется замена ЦПГ

Проверка цилиндро-поршневой группы необходима при снижении компрессии, затрудненном запуске, ухудшении тяги, повышенном расходе масла, дымности или постороннем стуке в верхней части двигателя. Причиной могут быть износ рабочей поверхности цилиндра, повреждение поршня, потеря подвижности колец, изношенные канавки либо неправильный зазор между сопряженными деталями. Окончательное решение о замене принимают после разборки, очистки и измерения деталей, поскольку похожие симптомы могут возникать и при других неисправностях двигателя.

Подбор и подготовка к установке

Размер Ø53,5 мм следует сопоставить не только со старым поршнем, но и с фактическим диаметром цилиндра. Обязательно проверяются диаметр пальца 15 мм, посадка пальца в поршне и шатуне, размеры и направление установки поршня, совпадение шпилек, каналов и прокладок. Если прежний цилиндр растачивался или двигатель уже ремонтировался, установленный размер может отличаться от первоначального. Подбирать новую группу только по рабочему объему 125 см³ нельзя: двигатели одинаковой кубатуры могут иметь разную геометрию и крепление.

Монтаж выполняют на чистом разобранном двигателе с контролем состояния шатуна, его втулки, головки цилиндра и сопрягаемых плоскостей. Остатки старых прокладок удаляют, не повреждая поверхности. Кольца размещают в соответствующих канавках поршня, соблюдая их назначение и положение замков; стопорные кольца пальца должны полностью войти в свои канавки. Цилиндр устанавливают без перекоса, не допуская повреждения колец. Крепеж затягивают в последовательности и с моментом, установленными сервисной документацией конкретной модификации Yamaha Majesty 125.

После сборки необходимо проверить свободное вращение коленчатого вала, правильность фаз газораспределения, герметичность соединений и уровень эксплуатационных жидкостей. Первый запуск проводят только после полной проверки сборки. Точный подбор и аккуратный монтаж позволяют использовать комплект как основу полноценного ремонта верхней части двигателя, а не как попытку устранить последствия износа без диагностики сопряженных деталей.
