Передний вариатор MSU для Yamaha BWS 100

Передний вариатор MSU для Yamaha BWS 100

Передний вариатор MSU предназначен для вариаторной трансмиссии двухтактного скутера Yamaha BWS 100. Деталь устанавливается на ведущей стороне привода и вместе с роликами, ремнем и задним шкивом обеспечивает автоматическое изменение передаточного отношения. Такая схема позволяет скутеру начинать движение и набирать скорость без ручного переключения передач.

Назначение и конструкция

Во время работы двигателя ролики перемещаются по профильным дорожкам вариатора. Под действием центробежной силы подвижная часть шкива меняет положение, а ремень переходит на другой рабочий радиус. От состояния дорожек, центральной посадки и сопрягаемых поверхностей зависят равномерность перемещения роликов и корректная работа привода во всем диапазоне оборотов.

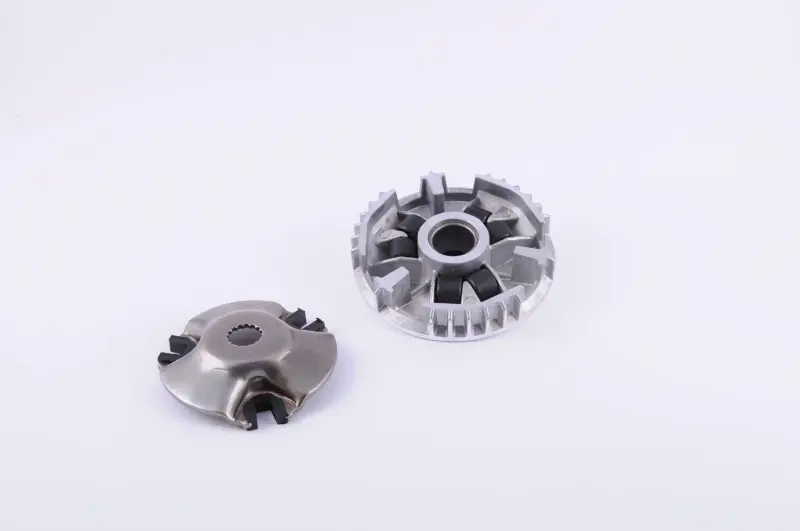

Конструкция включает корпус с радиально расположенными направляющими, центральной посадкой и наружными ребрами, а также ответную пластину с фигурными направляющими. Эти части должны перемещаться без перекоса и заметного люфта. Вариатор работает как часть общей системы, поэтому при ремонте его оценивают вместе с ремнем, втулкой, роликами, фиксированным шкивом и деталями заднего шкива.

Когда требуется замена

Проверка переднего вариатора необходима при рывках во время разгона, нестабильном наборе скорости, постороннем шуме со стороны кожуха трансмиссии или ухудшении реакции скутера на открытие газа. Основанием для замены также служат выработка на дорожках роликов, повреждения поверхностей, по которым работает ремень, деформация, следы неравномерного контакта либо люфт в центральной части. Похожие проявления могут возникать и при износе ремня или заднего шкива, поэтому перед установкой новой детали привод следует осмотреть комплексно.

Как проверить совместимость

• Модель: основное применение — Yamaha BWS 100; в карточках этой модели также встречаются обозначения BW'S 100 и YW100.
• Тип двигателя: вариатор заявлен для двухтактной версии скутера.
• Исполнение: сравните с демонтированной деталью центральную посадку, профиль, форму направляющих, расположение ребер и ответной пластины.
• Сопрягаемые детали: проверьте соответствие втулки, роликов, ремня и фиксированной половины ведущего шкива.
• Модификация: одного совпадения объема двигателя недостаточно; перед монтажом необходимо учитывать код модели и фактическое исполнение трансмиссии.

Для Yamaha Grand Axis 100 совместимость указывается в отдельных карточках такого же вариатора MSU, однако перед покупкой для этой модели требуется сверка версии двигателя и геометрии снятых деталей. Это особенно важно для скутеров, на которых трансмиссию ранее ремонтировали или комплектовали компонентами другого исполнения.

Рекомендации по установке

Перед сборкой очистите внутреннюю часть кожуха от пыли и продуктов износа, проверьте состояние шлицев, втулки и посадочных поверхностей. Дорожки роликов не должны иметь загрязнений, мешающих свободному перемещению. Поверхности контакта со приводным ремнем оставляют чистыми: масло или смазка на них вызывают проскальзывание. Ролики размещают в направляющих в правильном положении, а ответную пластину устанавливают без перекоса.

После сборки необходимо убедиться, что ремень расположен правильно, детали шкива свободно занимают свое положение, а крепеж затянут по требованиям сервисной документации конкретной модификации Yamaha. Первый запуск выполняют с установленным кожухом трансмиссии, после чего проверяют отсутствие постороннего шума и равномерность разгона. Такой порядок помогает оценить не только новый вариатор, но и состояние связанных компонентов привода.
