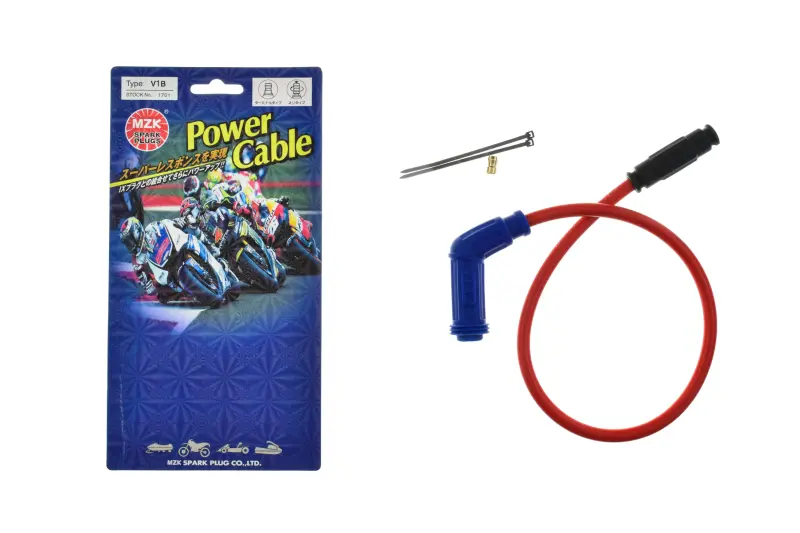

Бронепровод MZK V1B 550 мм, красный, с синим свечным колпачком

Бронепровод MZK V1B 550 мм со свечным колпачком

Высоковольтный провод предназначен для соединения катушки зажигания со свечой на мотоцикле, мопеде или скутере. Он передает импульс к свече, а угловой колпачок обеспечивает контакт с ее выводом. Эта версия имеет красный провод длиной 550 мм, синий колпачок и соединитель, поэтому подходит для ремонта системы зажигания с сохранением части штатного провода от катушки.

Длина 550 мм позволяет проложить бронепровод по штатному маршруту без сильного натяжения и лишних петель, если такое исполнение предусмотрено конструкцией техники. Угловой корпус колпачка удобен там, где доступ к свече ограничен рамой, облицовкой или соседними деталями двигателя. Перед покупкой необходимо сопоставить длину, направление выхода провода и свободное пространство возле свечи со старой деталью.

Назначение и устройство

Бронепровод работает между катушкой зажигания и свечой. Со стороны свечи установлен угловой колпачок, а для присоединения к имеющемуся выводу катушки предусмотрен отдельный соединитель. Такое исполнение применяется, когда штатный высоковольтный провод невозможно снять с катушки целиком либо требуется заменить поврежденный участок вместе с колпачком.

Колпачок удерживает контакт на выводе свечи и изолирует место соединения от расположенных рядом металлических деталей. Исправный провод должен иметь целую оболочку без трещин, потертостей, перегибов и следов пробоя. Поводом для проверки становятся затрудненный запуск, пропуски зажигания, нестабильная работа двигателя или заметное ухудшение после попадания влаги. Такие признаки могут иметь и другие причины, поэтому перед заменой стоит проверить свечу, катушку и качество всех соединений.

Что проверить при подборе

• Длину: 550 мм должно хватать для штатной трассы от катушки до свечи без натяжения на поворотах руля и при колебаниях двигателя.
• Форму колпачка: угловое исполнение должно совпадать с расположением свечи и не упираться в раму, пластик или головку двигателя.
• Посадку на свече: сравните тип наконечника свечи и способ фиксации со старым колпачком.
• Способ соединения: убедитесь, что конструкция штатного провода допускает монтаж через комплектный соединитель.
• Маршрут прокладки: провод не должен касаться горячих поверхностей, острых кромок и подвижных деталей.

Установка и проверка после монтажа

Работы выполняют при заглушенном и остывшем двигателе. До снятия старой детали полезно запомнить ее трассу и точки фиксации. Новый провод прокладывают тем же путем, оставляя естественный запас для вибраций, но не создавая провисающих петель. Соединяемые концы должны быть чистыми, ровными и надежно закрепленными; повреждать изоляцию вне места монтажа нельзя.

Свечной колпачок устанавливают до отчетливой плотной посадки, не вытягивая его за провод. После сборки проверяют, что бронепровод не натянут, не пережат облицовкой и не приближен к выпускной системе. Затем запускают двигатель и оценивают устойчивость работы сначала на холостом ходу, а после прогрева — в обычных режимах. Если пропуски сохранились, дополнительно проверяют свечу, катушку, соединитель и контакты массы.

MZK V1B стоит выбирать как универсальный бронепровод только после проверки геометрии конкретной техники. Обозначение «45° (135°)» встречается в названии этой версии, однако для безошибочного подбора надежнее ориентироваться на форму старого колпачка, фактическое положение свечи и требуемую длину провода.
