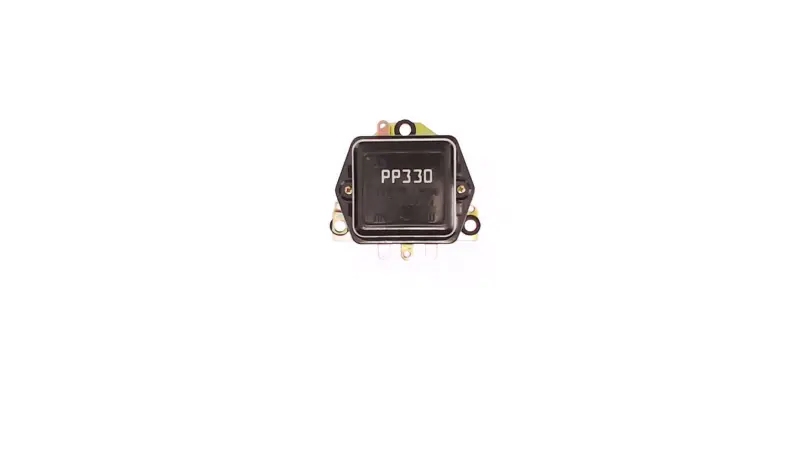

Реле-регулятор напряжения HEFEI РР-330 для МТ, Урал, Днепр, 12 В, 5 контактов

Реле-регулятор напряжения HEFEI РР-330, 12 В

Реле-регулятор РР-330 предназначен для системы зарядки мотоциклов МТ, Урал и Днепр с 12-вольтовым электрооборудованием. Он работает совместно с генератором, управляет его напряжением и участвует в работе контрольной лампы зарядки. Такое исполнение подходит для ремонта техники, где штатной схемой предусмотрены регулятор типа РР-330 и подключение через пять контактов.

Назначение регулятора

Во время работы двигателя скорость вращения генератора постоянно меняется. Задача регулятора — управлять возбуждением генератора так, чтобы напряжение системы зарядки оставалось в предусмотренных пределах при изменении оборотов. Это необходимо для нормального пополнения заряда аккумулятора и питания установленных на мотоцикле потребителей. РР-330 также взаимодействует с контрольной лампой: при включенном зажигании и неработающем двигателе лампа сообщает об отсутствии зарядки, а после начала нормальной работы генератора должна погаснуть.

Штатное применение РР-330 связано с генератором Г-424. Поэтому при подборе следует учитывать не только модель мотоцикла, но и фактически установленный генератор, напряжение бортовой системы и схему проводки. На МТ, Уралах и Днепрах разных лет могли применяться иные генераторы и регуляторы, а техника после ремонта нередко получает измененное электрооборудование.

Как правильно подобрать деталь

Перед покупкой сравните обозначение РР-330 на демонтированном регуляторе, 12-вольтовое исполнение, количество подключений и расположение крепежных точек. У этой модели предусмотрено пять контактов. В стандартной схеме РР-330 используются подключения ВЗ, Ш, ЛК, фазовый вывод «~» и масса М. Каждый провод выполняет отдельную функцию, поэтому совпадение только размеров корпуса недостаточно.

Отдельно проверьте генератор: РР-330 рассчитан на совместную работу с Г-424. Если на мотоцикле установлен современный генератор, электронный регулятор другого типа или переделанная проводка, выбирать деталь следует по действующей схеме конкретного мотоцикла. Также сравните форму основания, положение крепежных ушек и доступное место для корпуса. Закрытый прямоугольный корпус имеет несколько точек крепления, позволяющих зафиксировать регулятор в предусмотренном месте.

Установка и проверка после замены

Перед демонтажем отключите аккумулятор и отметьте положение каждого провода. Контакты нельзя переставлять произвольно: ошибочное соединение способно нарушить работу зарядки и контрольной лампы. Подключение выполняют по схеме мотоцикла и обозначениям выводов РР-330. Особое внимание уделяют соединению массы, состоянию наконечников, изоляции проводов и надежности крепежа.

Регулятор устанавливают на чистую посадочную поверхность без перекоса корпуса и натяжения проводов. Плюсовое соединение между генератором и регулятором должно оставаться исправным; запуск двигателя с отсоединенным плюсовым проводом для системы с генератором Г-424 недопустим. Проверка замыканием контактов на массу или «на искру» также не используется.

После установки включите зажигание и проконтролируйте лампу зарядки, затем запустите двигатель и проверьте ее реакцию при повышении оборотов. Если лампа продолжает гореть, аккумулятор систематически недозаряжается или напряжение выходит за нормальный для системы режим, проверяют соединения, массу, проводку, генератор и сам регулятор. Такая последовательность помогает не приписывать регулятору неисправность, вызванную окисленным контактом или обрывом провода.

Основные данные

• Тип: реле-регулятор напряжения.
• Модель: РР-330.
• Бортовая система: 12 В.
• Количество контактов: 5.
• Применение: МТ, Урал и Днепр с соответствующей схемой зарядки.
• Связанный генератор: Г-424.
• Изготовитель позиции: HEFEI.

РР-330 выбирают как функционально соответствующую замену для сохраненной штатной системы зарядки. Точная сверка генератора, пяти подключений, крепления и проводки особенно важна для мотоциклов, электрооборудование которых ранее ремонтировалось или модернизировалось.
