Замок односкоростной велосипедной цепи YKX mod.A

Замок односкоростной велосипедной цепи YKX mod.A

Разборный замок предназначен для соединения двух концов цепи в односкоростной велосипедной трансмиссии. Он позволяет замкнуть цепь после ее установки на переднюю звезду и заднюю ведомую звезду, а при обслуживании — получить доступ к месту соединения без выпрессовывания обычного штифта. Такое решение подходит для ремонта, замены изношенного соединителя или монтажа новой цепи, если ее конструкция предусматривает замок этого типа.

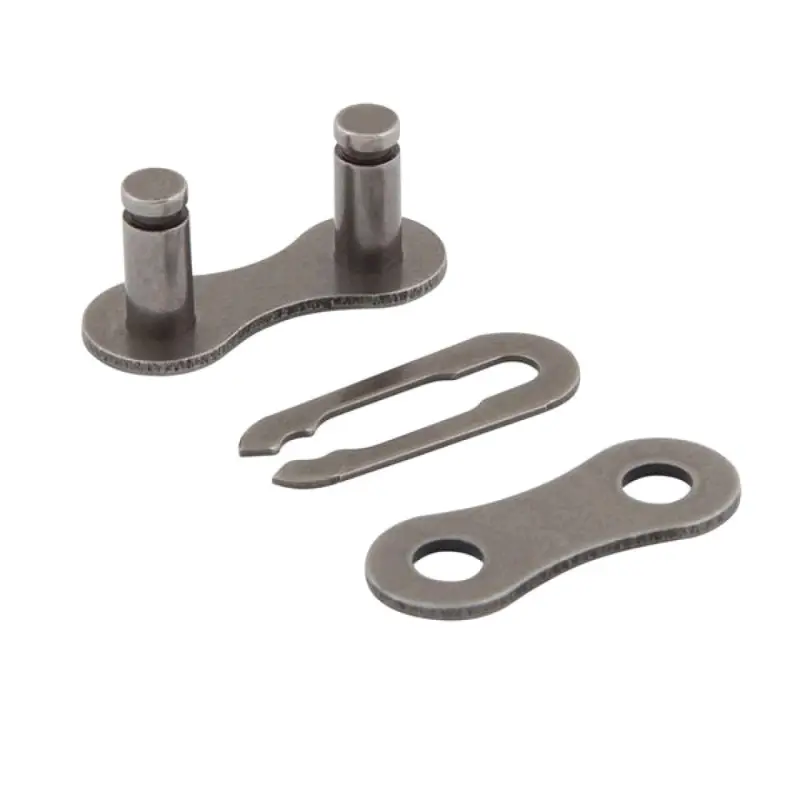

Модель выполнена в классической трехкомпонентной конфигурации: пластина с двумя штифтами проходит через крайние роликовые звенья, наружная пластина устанавливается на выступающие штифты, а пружинная скоба фиксирует соединение в их канавках. После сборки замок становится частью цепи и вместе с остальными звеньями огибает звезды во время движения. Все три детали должны использоваться совместно: исключать наружную пластину или фиксирующую скобу нельзя.

Как правильно подобрать замок

Обозначение «1 скорость» указывает на назначение для односкоростной цепи, однако одного количества скоростей недостаточно для окончательного выбора. У односкоростных велосипедных цепей встречаются разные варианты ширины, поэтому соединитель должен соответствовать конкретной цепи по расстоянию между пластинами, диаметру штифтов, форме отверстий и общей конфигурации крайних звеньев. Слишком широкий или узкий замок не обеспечивает корректную посадку деталей и свободное движение соединенного звена.

• Тип трансмиссии: велосипедная система с одной рабочей задней звездой, без переключения цепи между звездами кассеты.
• Тип крайних звеньев: после подготовки цепи на обоих концах должны оставаться внутренние роликовые звенья, в отверстия которых входят два штифта замка.
• Размерное соответствие: ширину и форму соединителя необходимо сопоставить со старым исправным замком либо с параметрами установленной цепи.
• Исполнение: YKX mod.A следует выбирать именно тогда, когда форма трех деталей и посадка штифтов соответствуют используемой цепи.

Этот замок не предназначен для автоматической замены соединителей многоскоростных цепей. Цепи для трансмиссий с переключателями отличаются наружной и внутренней шириной, а их соединительные детали рассчитываются под конкретное число звезд. Даже если штифты удается вставить в отверстия, это еще не подтверждает совместимость: собранное звено должно иметь ту же подвижность и сопоставимую ширину, что и соседние звенья.

Установка и контроль соединения

Перед монтажом цепь проводят по штатному маршруту вокруг звезд и выводят оба внутренних крайних звена к удобному месту. Пластину с двумя штифтами устанавливают так, чтобы каждый штифт прошел через отверстие одного конца цепи. Затем надевают наружную пластину, совмещают пружинную скобу с канавками штифтов и сдвигают ее до полного защелкивания. Скоба должна ровно прилегать к наружной пластине и удерживаться обоими штифтами, а не останавливаться в промежуточном положении.

После сборки соединенное звено несколько раз сгибают руками и сравнивают его ход с соседними звеньями. Оно должно свободно поворачиваться без заедания, чрезмерного бокового люфта и выступающих деталей. Затем цепь медленно прокручивают полным оборотом, проверяя прохождение замка по обеим звездам. Для односкоростной трансмиссии также регулируют натяжение цепи и положение заднего колеса по требованиям велосипеда: соединитель замыкает цепь, но не компенсирует неправильную длину, перекос звезд или чрезмерное натяжение.

Когда требуется замена

Новый замок нужен при установке совместимой новой цепи, потере одной из деталей прежнего соединителя, деформации пластин или штифтов, ослаблении пружинной скобы и появлении заметного люфта в месте стыка. Поврежденные части разных замков не следует собирать в один комплект: даже близкие по форме детали могут различаться посадкой. Если после монтажа скоба не входит в канавки полностью, пластина стоит под углом или звено движется туже соседних, эксплуатацию прекращают и повторно проверяют соответствие соединителя цепи.

YKX mod.A — компактная ремонтная деталь для односкоростной велосипедной цепи. Перед выбором достаточно определить тип трансмиссии, осмотреть крайние звенья и точно сопоставить размеры замка с цепью. Правильно подобранный и полностью зафиксированный соединитель восстанавливает замкнутый контур цепи и позволяет выполнить аккуратную сборку привода после обслуживания.
