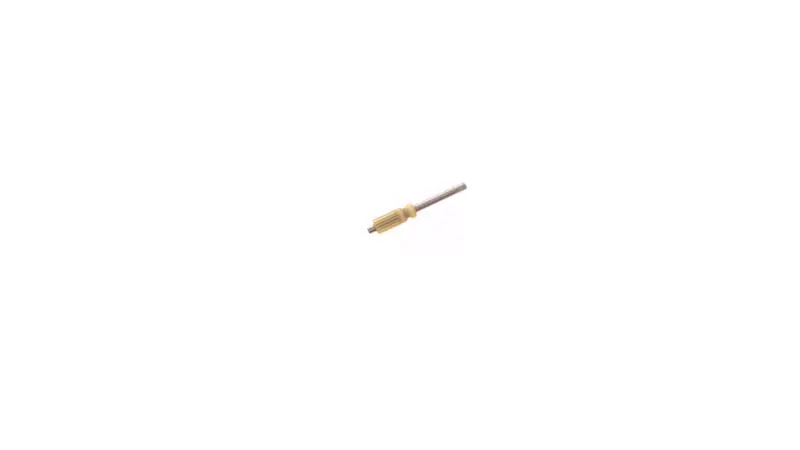

Привод-червяк маслонасоса для бензопил Husqvarna 137/142 WOODMAN mod.A

Привод-червяк маслонасоса Husqvarna 137/142 WOODMAN mod.A

Деталь предназначена для приведения в действие масляного насоса в бензопилах Husqvarna 137 и 142. Червячная часть передает вращение насосу, который обеспечивает поступление масла к шине и пильной цепи. Исправная работа привода необходима для штатного функционирования системы смазки режущей гарнитуры: если зацепление нарушено, насос не получает требуемого вращения даже при исправности остальных компонентов.

WOODMAN mod.A представляет собой отдельную деталь для ремонта масляной системы без приобретения насоса в сборе. Конструкция имеет вытянутый вал и винтовой зубчатый участок, взаимодействующий с сопряженными деталями привода. В конструкции бензопил Husqvarna 137/142 этот компонент расположен в зоне сцепления и маслонасоса, рядом с барабаном сцепления, насосом, маслозаборником и масляными трубками.

Когда требуется проверка привода

Поводом для диагностики может быть отсутствие масла на шине, нестабильная подача либо обнаруженный при разборке износ винтовых зубьев и посадочных участков. Такие признаки не всегда означают неисправность именно червяка: перед заменой проверяют сам насос, маслозаборник с фильтром, трубки и каналы подачи. Это помогает установить причину неполадки и не ограничиваться заменой одной детали при загрязнении или повреждении соседних компонентов.

Состояние червячного участка оценивают по целостности профиля и способности нормально входить в зацепление. Также проверяют вал, посадочные места и сопряженные поверхности. Деформация, заметная выработка либо свободное проворачивание без передачи движения служат основанием для замены привода. Одновременно полезно осмотреть барабан сцепления и насос: изношенная или неправильно установленная соседняя деталь может помешать корректной работе нового червяка.

Как подобрать подходящую деталь

• Модель бензопилы: заявленная совместимость — Husqvarna 137 и Husqvarna 142.
• Исполнение: эта позиция обозначена производителем WOODMAN как mod.A; вариант исполнения необходимо учитывать при подборе.
• Форма: сравните с демонтированной деталью длину вала, конфигурацию концов, расположение и направление винтового участка.
• Посадка: проверьте соответствие диаметра посадочных частей и способа сопряжения с насосом и деталями сцепления.
• Состояние соседних компонентов: до сборки исключите повреждения насоса, барабана, масляных трубок и маслозаборника.

Одинаковое обозначение модели пилы не отменяет проверки фактической конфигурации установленного привода. При предыдущем ремонте в инструменте могли использоваться детали другого исполнения, поэтому надежнее сопоставить геометрию нового червяка со снятой запчастью и схемой конкретной модификации бензопилы.

Установка и проверка после ремонта

Для монтажа требуется доступ к зоне сцепления и масляного насоса. Работы выполняют на заглушенной и очищенной бензопиле, соблюдая предусмотренный для Husqvarna 137/142 порядок разборки. Перед сборкой очищают посадочное место, удаляют загрязнения из доступных масляных каналов и убеждаются, что привод установлен без перекоса, свободно располагается в своей позиции и правильно входит в зацепление.

После сборки необходимо проверить фактическую подачу масла на шину и цепь. Такая проверка подтверждает совместную работу червяка, насоса, маслозаборника и трубок. Привод WOODMAN mod.A подходит для целевого ремонта бензопил Husqvarna 137/142, когда установлено повреждение или износ именно детали, передающей вращение маслонасосу.
