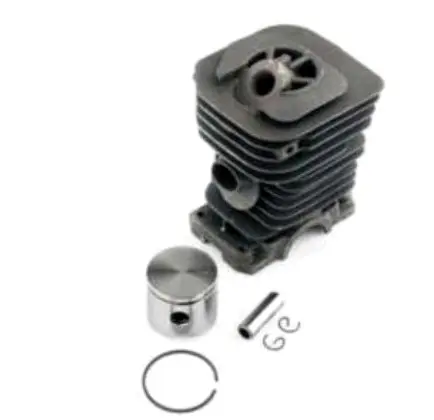

ЦПГ WOODMAN mod.A для бензопилы Husqvarna 137, Ø38 мм, черная

Цилиндро-поршневая группа WOODMAN для Husqvarna 137

Комплект предназначен для ремонта двигателя бензопилы Husqvarna 137 с диаметром цилиндра 38 мм. ЦПГ объединяет цилиндр, поршень и связанные с ним детали, поэтому подходит для замены сопряженной пары при износе, задирах или повреждениях, из-за которых двигатель теряет компрессию, хуже запускается и не развивает привычную тягу. Черное исполнение цилиндра и обозначение mod.A помогают отличить эту версию от других вариантов поршневых групп, однако при подборе решающими остаются модель пилы, диаметр и геометрия присоединительных частей.

Назначение и устройство

Цилиндр и движущийся внутри него поршень образуют основную часть камеры сгорания двухтактного двигателя. Поршневое кольцо уплотняет зазор между деталями, а палец соединяет поршень с шатуном. Два стопорных кольца удерживают палец от осевого перемещения. От состояния этих компонентов зависят герметичность цилиндра, стабильность сжатия топливной смеси и передача усилия на кривошипный механизм.

Цилиндр имеет наружные ребра охлаждения и предусмотренные конструкцией окна газообмена. При установке их положение должно соответствовать компоновке двигателя Husqvarna 137. Поршень, кольцо и цилиндр работают как сопряженный комплект: глубокие риски, сколы, следы перегрева, изношенная канавка кольца или увеличенный зазор между поверхностями являются основаниями для разборки и дефектовки двигателя.

Состав комплекта

• цилиндр диаметром 38 мм — корпус с ребрами охлаждения и монтажным основанием;
• поршень — деталь, перемещающаяся в цилиндре и передающая усилие через палец;
• одно поршневое кольцо — обеспечивает уплотнение сопряжения поршня с цилиндром;
• поршневой палец диаметром 10 мм — соединяет поршень с верхней головкой шатуна;
• два стопорных кольца — фиксируют палец с обеих сторон.

Прокладки, подшипники и другие детали двигателя в подтвержденный состав этой позиции не включены. Их необходимость определяют после разборки и осмотра пилы.

Как правильно подобрать ЦПГ

Перед заказом проверьте полное обозначение бензопилы и измерьте снятый цилиндр или поршень. Для этой версии номинальный диаметр составляет 38 мм, диаметр пальца — 10 мм, толщина поршневого кольца — 1,5 мм. Одного внешнего сходства недостаточно: сравните расположение крепежных отверстий, форму основания цилиндра, конфигурацию впускного и выпускного каналов, положение боковых окон и присоединение глушителя. Особое внимание требуется, если двигатель уже ремонтировался и на нем могли установить детали другой версии.

Карточка подтверждает применение именно для Husqvarna 137. Совместимость с другими моделями не следует определять только по одинаковому диаметру поршня: даже у близких бензопил могут отличаться картер, каналы, крепления и исполнение цилиндра. Обозначение mod.A также нужно сопоставить с демонтированной ЦПГ по форме и точкам крепления.

Рекомендации по замене

До установки необходимо выяснить причину повреждения прежней поршневой группы. Вместе с цилиндром и поршнем проверяют шатун, подшипники коленчатого вала, герметичность картера, состояние впуска и отсутствие посторонних частиц. Если оставить неисправность, вызвавшую перегрев или задиры, новый комплект может быстро получить аналогичные повреждения.

Сборку выполняют на очищенном двигателе с соблюдением направления поршня и положения кольца, предусмотренных конструкцией Husqvarna 137. Стопорные кольца должны полностью занять свои канавки, а палец и поршень — перемещаться без заклинивания. При вводе поршня в цилиндр кольцо аккуратно сжимают, не допуская перекоса и повреждения кромками окон. После сборки проверяют свободное движение кривошипного механизма и только затем завершают установку остальных деталей пилы. При отсутствии опыта такой ремонт лучше поручить мастеру по двухтактным двигателям.
