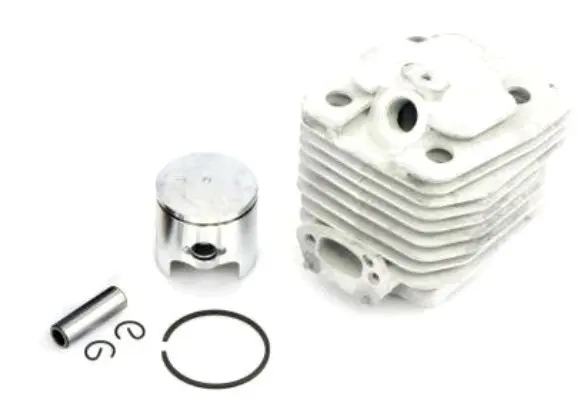

ЦПГ для бензопилы Goodluck GL3800 Ø39 WOODMAN mod.A

Цилиндро-поршневая группа WOODMAN для Goodluck GL3800

ЦПГ WOODMAN mod.A предназначена для ремонта двигателя бензопилы Goodluck GL3800. Основной размер для подбора — диаметр 39 мм. Комплект используют при восстановлении цилиндра и поршня после износа или повреждений, из-за которых двигатель теряет компрессию, хуже запускается и не развивает привычную тягу.

Назначение и устройство

Цилиндр и движущийся внутри него поршень формируют камеру, где происходит сжатие топливовоздушной смеси. Во время работы поршень воспринимает давление газов и через палец передает усилие на шатунный механизм. Поршневое кольцо уплотняет зазор между поршнем и стенкой цилиндра, поэтому состояние сопрягаемых поверхностей и правильность монтажа непосредственно влияют на компрессию.

На наружной поверхности цилиндра выполнены ребра охлаждения, увеличивающие площадь теплоотдачи. Его корпус также имеет впускные, выпускные и перепускные окна, а расположение отверстий определяет возможность установки на конкретную модификацию двигателя. В набор входят цилиндр, поршень, поршневой палец, стопорные кольца и поршневое кольцо. Все компоненты устанавливаются совместно, что удобно при ремонте с заменой основных деталей ЦПГ.

Когда требуется замена

Поводом для диагностики поршневой группы могут быть затрудненный запуск, снижение мощности, нестабильная работа и недостаточная компрессия. После разборки оценивают поверхность цилиндра, днище и юбку поршня, канавки кольца и состояние пальца. Глубокие задиры, сколы, следы перегрева, прогар или критический износ нельзя устранять простой заменой одного кольца: в таком случае рациональнее установить согласованный комплект цилиндра и поршня.

Похожие симптомы возникают и при неисправностях топливной системы, зажигания либо при подсосе воздуха. Перед ремонтом стоит провести диагностику, чтобы устранить первоначальную причину повреждения. Это особенно важно после перегрева, работы с неподходящей топливной смесью или попадания загрязнений внутрь двигателя: новая ЦПГ не должна устанавливаться без проверки связанных деталей.

Как правильно подобрать ЦПГ

• Модель бензопилы: комплект рассчитан на Goodluck GL3800.
• Исполнение: обозначение mod.A необходимо учитывать, поскольку одноименные пилы могут иметь конструктивные различия.
• Диаметр: посадочный размер цилиндро-поршневой пары составляет 39 мм.
• Геометрия: перед монтажом сравнивают расположение окон, крепежных отверстий и патрубков с демонтированным цилиндром.
• Поршневая часть: дополнительно сверяют диаметр и длину пальца, высоту поршня, форму юбки и положение канавки кольца.

Совпадения только названия GL3800 недостаточно для безошибочного выбора. Если бензопила выпускалась в нескольких версиях или ранее ремонтировалась, надежнее снять старую ЦПГ и сопоставить ее размеры и конфигурацию с новой деталью. Не следует выбирать цилиндр только по наружному сходству либо общему диаметру поршня.

Рекомендации по установке

Монтаж выполняют на чистом двигателе после удаления остатков прокладок и загрязнений. До сборки проверяют состояние шатуна, игольчатого подшипника, коленчатого вала и герметичность картера. Поверхности цилиндра, поршня и пальца смазывают маслом, предусмотренным для двигателя бензопилы. Кольцо аккуратно размещают в канавке, а стопорные кольца пальца полностью заводят в посадочные пазы.

Поршень устанавливают в правильном направлении относительно окон цилиндра, не допуская перекоса кольца и контакта его стыка с кромкой окна. Крепеж затягивают равномерно, после чего вручную проверяют свободное перемещение механизма. Правильный подбор, чистая сборка и устранение причины прежнего износа помогают восстановить компрессию и нормальную работу двигателя Goodluck GL3800.
