Поршневой комплект WOODMAN mod.A для бензопилы STIHL MS 361, Ø47 мм, палец Ø11 мм

Поршневой комплект WOODMAN mod.A для STIHL MS 361

Комплект предназначен для ремонта цилиндро-поршневой группы бензопилы STIHL MS 361. Основные параметры для подбора — диаметр поршня 47 мм и диаметр поршневого пальца 11 мм. В набор входят поршень, два поршневых кольца, палец и два стопорных кольца, поэтому основные сопрягаемые детали можно заменить одновременно.

Назначение поршня в двигателе

Поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и через палец передает усилие шатуну. Поршневые кольца располагаются в канавках и обеспечивают необходимое уплотнение между поршнем и стенкой цилиндра. От состояния этих деталей зависят компрессия, уверенный запуск и стабильная работа двигателя под нагрузкой.

Замена требуется при задирах на юбке, повреждении днища, износе канавок, поломке колец либо после ремонта, при котором прежний поршень нельзя использовать повторно. Падение компрессии, затрудненный запуск и ухудшение тяги могут сопровождать износ цилиндро-поршневой группы, но перед разборкой двигателя необходимо провести диагностику: похожие проявления встречаются и при других неисправностях.

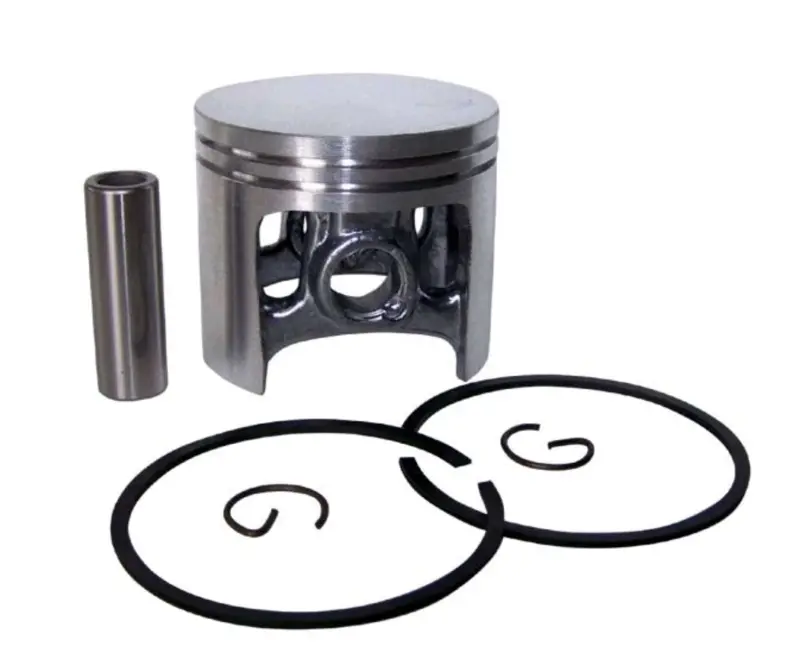

Состав комплекта

• Поршень Ø47 мм — устанавливается в цилиндр соответствующего диаметра.
• Два поршневых кольца — рассчитаны на две кольцевые канавки поршня.
• Поршневой палец Ø11 мм — соединяет поршень с шатуном через подшипник верхней головки.
• Два стопорных кольца — фиксируют палец с обеих сторон после установки.

Цилиндр, прокладка цилиндра и игольчатый подшипник в представленном наборе отсутствуют. Их состояние проверяют отдельно до сборки, чтобы новая деталь не работала с поврежденными или чрезмерно изношенными сопрягаемыми поверхностями.

Что проверить при подборе

Название модели пилы — только первый критерий. Перед заказом сверьте фактическую модификацию техники, диаметр цилиндра, диаметр пальца, количество и расположение кольцевых канавок, форму юбки и окон поршня. Для этой позиции требуются цилиндр Ø47 мм и палец Ø11 мм. Если двигатель ранее ремонтировался или на пиле установлена нештатная цилиндро-поршневая группа, размеры снятой детали необходимо измерить отдельно.

• Убедитесь, что пила относится к серии STIHL MS 361.
• Сопоставьте диаметр поршня 47 мм с установленным цилиндром.
• Проверьте посадку под палец диаметром 11 мм.
• Сравните конструкцию юбки, окон и канавок со старым поршнем.
• Осмотрите цилиндр на задиры, повреждение покрытия и заметную выработку.

Рекомендации по установке

Монтаж выполняют на чистом разобранном двигателе. Перед сборкой очищают посадочные места и кольцевые канавки, проверяют шатун, игольчатый подшипник и цилиндр. Кольца устанавливают без чрезмерного растяжения, а их замки совмещают с фиксирующими штифтами в канавках поршня. Стопорные кольца должны полностью занять свои пазы: неполная фиксация пальца может привести к повреждению цилиндра.

Поршень ориентируют относительно выпускной стороны по сервисной схеме двигателя, после чего аккуратно сжимают кольца и надевают цилиндр без перекоса и усилия через сопротивление. Крепеж цилиндра затягивают равномерно в установленной последовательности. Такой ремонт требует точного соблюдения ориентации деталей и чистоты сборки; при отсутствии подходящего инструмента установку лучше поручить мастеру по бензотехнике.

WOODMAN mod.A подходит для планового восстановления STIHL MS 361 при подтвержденных размерах Ø47/11 мм. Тщательная проверка цилиндра и остальных сопрягаемых деталей до монтажа помогает определить полный объем ремонта и избежать повторной разборки двигателя.
