Поршень бензопилы Husqvarna 357/359 Ø47 мм WOODMAN mod.A

Поршень WOODMAN mod.A для Husqvarna 357/359 Ø47 мм

Поршень предназначен для ремонта цилиндро-поршневой группы бензопил Husqvarna 357 и 359 с диаметром цилиндра 47 мм. Деталь участвует в сжатии топливовоздушной смеси и через поршневой палец передает усилие на шатун. Ее состояние непосредственно связано с компрессией, запуском двигателя и устойчивой работой пилы под нагрузкой. Модификация mod.A требует подбора по фактическим параметрам установленной цилиндро-поршневой группы, поэтому одного названия модели бензопилы для заказа недостаточно.

Конструкция и назначение деталей

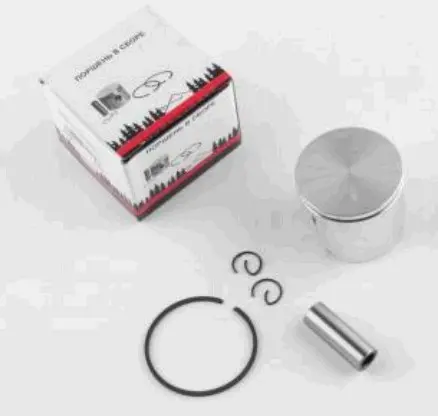

В набор входят поршень, одно поршневое кольцо, палец и два стопорных кольца. Поршневое кольцо уплотняет зазор между поршнем и стенкой цилиндра, помогая сохранять необходимую компрессию. Палец соединяет поршень с шатуном, а стопорные кольца удерживают палец от осевого перемещения. Такой состав позволяет заменить основные связанные детали поршневого соединения одновременно, не оставляя в нем изношенный палец или старые фиксаторы.

Номинальный диаметр поршня составляет 47,00 мм. Этот параметр необходимо сопоставить с диаметром цилиндра, установленного на конкретной бензопиле. Особенно внимательно следует проверять Husqvarna 357: в ремонте могут встречаться разные исполнения цилиндро-поршневой группы или ранее установленные комплекты. Поршень Ø47 мм выбирают только для цилиндра соответствующего размера.

Что проверить перед выбором

• Модель инструмента: применение заявлено для бензопил Husqvarna 357 и 359.
• Диаметр цилиндра: требуемое значение — 47 мм; его сверяют по установленной детали и результатам измерения.
• Исполнение поршня: нужно сопоставить форму днища, юбки и расположение конструктивных участков со старым поршнем.
• Параметры соединения: диаметр и длина пальца, ширина посадочного места шатуна и положение стопорных колец должны соответствовать разобранному двигателю.
• Состояние цилиндра: глубокие задиры, повреждение покрытия или заметная выработка требуют отдельной оценки до сборки.

Обозначение mod.A относится к исполнению предлагаемого поршня, но не отменяет проверку геометрии. Если двигатель раньше ремонтировался, ориентироваться следует на реально установленный цилиндр и снятый поршень. Совпадение диаметра без соответствия остальных посадочных параметров не является достаточным условием для монтажа.

Когда требуется замена

Поводом для разборки цилиндро-поршневой группы могут быть снижение компрессии, затрудненный запуск, потеря тяги под нагрузкой, посторонний стук, задиры на юбке, повреждение днища или износ канавки поршневого кольца. Перед установкой нового поршня определяют причину повреждения и проверяют сопряженную поверхность цилиндра. Монтаж новой детали в цилиндр с критической выработкой не устраняет нарушение герметичности и может привести к повторному повреждению.

При сборке кольцо должно свободно перемещаться в своей канавке и устанавливаться без деформации. Поршневой палец и стопорные кольца монтируют с контролем полной посадки фиксаторов. Внутрь цилиндра и картера не должны попасть загрязнения или части поврежденных деталей. После сборки необходимо убедиться, что поршень перемещается без заклинивания и постороннего контакта.

Поршень WOODMAN mod.A подходит для восстановления бензопилы Husqvarna 357 или 359 при подтвержденном диаметре цилиндра 47 мм и совпадении конструкции со снятой деталью. Тщательная проверка цилиндра, пальца и посадочных параметров до монтажа помогает собрать согласованную цилиндро-поршневую пару и избежать повторной разборки двигателя.
