Коленвал с шатуном для бензопилы Partner P350 WOODMAN (mod.A)

Коленвал для бензопилы Partner P350 WOODMAN (mod.A)

Коленвал с шатуном предназначен для ремонта двигателя бензопилы Partner P350 в исполнении WOODMAN mod.A. Деталь преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент дальше по механизму пилы. От состояния коленвала зависят равномерность вращения, правильное перемещение поршня и отсутствие постороннего стука в картере. Это внутренняя деталь двигателя, поэтому ее подбирают по модели, модификации и геометрии демонтированного коленвала.

Назначение и конструкция

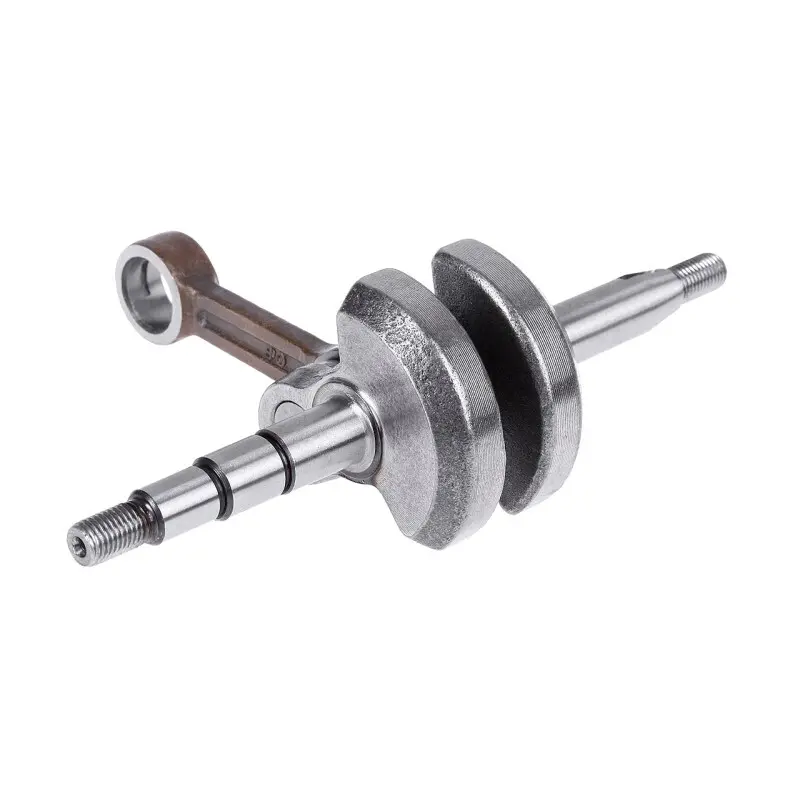

Коленвал выполнен в сборе с шатуном и двумя щеками-противовесами. По обе стороны расположены ступенчатые участки вала с посадочными поверхностями, а на концах предусмотрена резьба для крепления сопряженных деталей. Шатун соединяет коленвал с поршнем: его верхняя головка работает с поршневым пальцем, а нижняя охватывает шатунную шейку между щеками. Такая компоновка обеспечивает передачу усилия от поршня и формирование вращательного движения двигателя.

Посадочные участки коленвала взаимодействуют с подшипниками и уплотнениями картера. Их состояние особенно важно для правильного расположения вала и герметичности двигателя. Забоины, следы перегрева, выраженная выработка или деформация посадок могут мешать нормальной сборке даже при исправных остальных деталях. Перед монтажом нового коленвала необходимо проверить сопряженные компоненты и устранить причину повреждения прежней детали.

Как проверить совместимость

Эта позиция заявлена для Partner P350 WOODMAN именно в варианте mod.A. Обозначение модификации следует учитывать обязательно: детали для одной базовой модели бензопилы могут различаться формой щек, длиной и диаметрами концов вала, расположением посадок, резьбой или параметрами шатуна. Совпадения только названия Partner P350 недостаточно для безопасного выбора.

• Сверьте полное обозначение бензопилы и вариант mod.A.
• Сравните общую форму и взаимное расположение двух щек-противовесов.
• Проверьте длину, ступени и диаметры обеих сторон вала по снятой детали.
• Сопоставьте места установки подшипников, уплотнений и крепежных компонентов.
• Уточните параметры верхней головки шатуна и поршневого пальца.
• Сравните направление, диаметр и длину резьбовых концов.

Измерения выполняют до начала сборки. Если старый коленвал разрушен или сильно деформирован, ориентируются на техническую документацию конкретной версии двигателя и размеры исправных сопряженных деталей. Подгонка неподходящего вала механической обработкой может изменить соосность посадок и положение поршня, поэтому для ремонта требуется деталь соответствующей конфигурации.

Когда требуется замена

Коленвал проверяют при заметной вибрации двигателя, металлическом стуке, заклинивании, повреждении резьбы, износе посадочных поверхностей или ощутимом люфте шатуна. Такие симптомы не всегда вызваны только одной деталью: во время разборки также осматривают подшипники, уплотнения картера, поршневой палец, поршень и цилиндр. Повторная установка коленвала с биением, поврежденными шейками либо ненормальным люфтом может привести к шумной работе и ускоренному износу сопряженных компонентов.

Рекомендации по установке

Замена требует разборки двигателя и аккуратного разделения картера. Перед сборкой посадочные места очищают от загрязнений и остатков старых уплотнений, а подшипники и уплотнения оценивают отдельно. Коленвал устанавливают без ударной нагрузки по резьбовым концам и щекам; усилие прикладывают подходящим монтажным инструментом через предназначенные для этого поверхности. После соединения картера проверяют свободное вращение, отсутствие заеданий и правильное осевое положение вала.

Крепеж затягивают в последовательности и с усилием, предусмотренными документацией бензопилы. До запуска необходимо убедиться, что шатун перемещается свободно, сопряженные детали установлены без перекоса, а резьбовые участки не повреждены. Коленвал Partner P350 WOODMAN (mod.A) подходит для капитального ремонта двигателя, когда геометрия и исполнение новой детали полностью совпадают с конфигурацией конкретной бензопилы.
